MANET Wireless IP Mesh Radio
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
기본 정보
원래 장소: 센즈헨 중국
브랜드 이름: OEM
인증: CE
모델 번호: MANET2201
결제 및 배송 조건
포장 세부 사항: 브라운 판지
배달 시간: 교섭할 수 있습니다
지불 조건: T/T, PayPal
공급 능력: 1000 PC / 달
제품 사양
주파수: 1400MHz-1480MHz (주문형인 350MHz-4GHz)
전송 범위: 각각 도약 1-2km 비가시선
안테나 이익: 2dBi/5dBi
채널 대역폭: 2M/5M/10M/20MHz/40MHz
오류 수정 형태: FEC
디지털 방식으로 감도: 96dBm@5MHz BPSK
전송율: 최고 80Mbps
제품 설명

마네 무선 IP 메 라디오 0



도입



MANET2201은 무선 IP 메쉬 노드입니다, 그것이 실시간으로 오디오, 비디오와 ip 데이터를 전송할 수 있고 그것의 다중 홉 전달이 무선 전송거리를 증가시킬 수 있습니다. 그것의 자가 조직망은 자동적으로 도로를 선택하고 네트워크모드가 탄력적입니다. 그것은 강한 안티-블로킹과 대항 간섭 성능을 가지고 있고, 복잡한 환경 하에 매우 이동 통신에 적합합니다. 그것은 공중보안, 실시간이고 빠른 통신을 확립하기 위한 무장 경찰, 화력 지휘, 시민 방공, 군, EOD 로봇과 UGV와 통합된 조정과 지휘에 적용될 수 있습니다.





특징



  • 하부구조가 없는, 셀프 구성과 셀프 힐링
  • 주파수 1400MHz-1480MHz (주문형인 350MHz-4GHz)
  • 자료 비율 최고 80Mbps
  • 1-2km 비가시선까지의 범위에 걸치세요
  • 9번 도약과 어떤 50 이하 이음매에 달하는 지원
  • 가득 찬 투명한 ip 데이터 전송
  • 상호 인터컴을 지원합니다
  • HDMI는 선택적인 것으로 입력했습니다
  • 2.4G/5.8G 와이파이 접속을 지원합니다
  • 서포트스 AES256 암호화
  • 4-5 시간에 달하는 배터리 내구성
  • 루그게드 IP65 주택
  • 저계 잠재



상술



송신 특성
주파수 주문형인 350MHz-4GHz
디폴트 주파수 1400MHz-1480MHz
채널 대역폭 2M/5M/10M/20MHz/40MHz
출력 전원 36dBm (4W MIMO 2x2)
와이파이 2.4G/5.8G 와이파이 (2x100mw)
변조유형

DSSS / CCK BPSK / QPSK OFDM

BPSK/QPSK/16-QAM/64-QAM

디지털 민감도 96dBm@5MHz BPSK
전송율 최고 80Mbps
네트워크 능력 9번 도약과 어떤 50 이하 이음매
자료 특성
RF 인터페이스 TNC F*2, SMA F*2
LAN 인터페이스 9-핀 레모 연결기
인터컴 인터페이스 7-핀 레모 연결기
HDMI는 조화시킵니다 (선택적) 극소 HDMI x1
신호 표시기 1x LED 듀얼 컬러 (Green/Red)
암호화 256 비트 AES (사용자 정의 암호)
전기 특성
작업 전압 DC 16.8V
소비 전력 ≤12W
배터리 18.5V/3.5Ah
물리적 특성
중량 (배터리로) ≤1.2kg
차원 265*90*40mm (w/battery)
IP 평가 IP65/IP66
저장 임시. -45C~85C
일하는 임시. -30C~65C
일하는 습도 5%-95% (불응축)

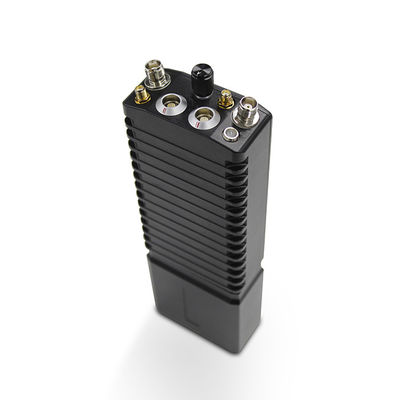

패널 설명



마네 무선 IP 메 라디오 1



① 신호 표시기

지표 상태 신호 강도
녹색 스틸 사진 링크는 단단합니다
간헐적으로 빨강 / 녹색 명멸 링크는 끊어질 것입니다
빨간 스틸 사진 링크를 확립할 수 없습니다
빨간 명멸 링크는 안정적이지 않습니다
SNR 지시기 색상 플리커 주파수 토폴로지 색 토폴로지 값
0 빨강 이용 불가능 그린 0
1-12 빨간 명멸 350명의 부인 그린 1-12
13-25 빨강 / 녹색 명멸 350명의 부인 그린 13-25
26-35 녹색 명멸 350명의 부인 그린 26-35
36-70 녹색 스틸 사진 이용 불가능 그린 36-70
>70 빨간 명멸 120명의 부인 그린 >70



② 마이크 입력 인터페이스

③ LAN 입력 인터페이스

④ 와이파이 안테나는 조화시킵니다

⑤ 그물망 안테나 인터페이스

⑥ 전원 스위치

⑦ GPS / BD 안테나는 조화시킵니다

⑧ 그물망 안테나 인터페이스



위상 도표



  • 스타형

마네 무선 IP 메 라디오 2



  • 메쉬 형태



마네 무선 IP 메 라디오 3



랜덤형



마네 무선 IP 메 라디오 4





공구함 장비



마네 무선 IP 메 라디오 5



마네 무선 IP 메 라디오 6



실지 시험





마네 무선 IP 메 라디오 7
