가벼운 무게 RS232 OEM 메인보드 5km UAV 비디오 데이터 링크 모듈
5km UAV 비디오 데이터 링크 모듈 500mw 350MHz-1800MHz 사용자 정의
LinkAV에 대해
2005년에 설립된 LinkAV는 COFDM, IP MESH 및 4G-LTE 시리즈를 포함한 모바일 무선 비디오 / 데이터 전송 시스템을 설계하고 제조하는 데 전념하고 있습니다.전문 엔지니어 그룹으로 맞춤형 서비스를 제공합니다 (OEM)린크AV는 경찰/군사에서 일반 시민, UAV에서 UGV/로봇, 석유장에서 숲, 해외에서 중국 본토에 이르기까지 다양하고 까다로운 고객층에 서비스를 제공합니다.
링크AV는 혁신적인 무선 통신 및 정보 시스템의 중국 대표 제조업체 (OEM) 이다.우리의 첨단 데이터 링크 시스템은 무인 지상 차량 (UGV) 과 같은 전술 무인 시스템에서 중요한 통신에 이상적입니다., 무인 항공기 (드론, UAV) 및 무인 표면 차량 (USV), 그리고 휴대성과 신뢰성을 최우선으로 고려하여 설계되었습니다.
소개
LKAV-6614는 미니 크기의 IP 라디오로 1400MHz 대역에서 작동하며, 빠른 이동 조건에서도 좋은 안정성을 보장하기 위해 스펙트럼이 확산되었습니다. 802 기능을 갖추고 있습니다.11 프로토콜 및 USB 또는 네트워크 단말기 인터페이스를 통해 안드로이드 스마트 단말기와 같은 다른 장치에 빠르게 연결할 수 있습니다.90Mbps까지의 데이터 속도와 2-3km까지의 전송 범위를 지원합니다.장거리 및 높은 데이터 스트림 무선 애플리케이션에 이상적으로 적합합니다., 예를 들어 UAV/USV/UGV 및 무선 감시.
특징
■ 350MHz~1800MHz 주파수 사용자 정의
■ 스펙트럼 확산 지원
■ 2.5/5/10/20/40MHz 대역폭 조절
■ 최대 90Mbps @ 40MHz 처리량
■ 완전 IP 투명 전송
■ 비디오와 데이터 스트림을 동시에 지원합니다.
■ 최대 10-20km의 장거리 (LOS 공기-지구)
■ 관리용 WebUI
■ WPA-PSK/WAP2-PSK 암호화 (사용자 정의 암호)
■ 콤팩트 한 크기와 가벼운 무게
사양
| 빈도 | 1412MHz~1462MHz (350MHz-1800MHz 사용자 정의) |
| RF 대역폭 | 2.5M/5M/10M/20M/40MHz |
| 출력 전력 | 27dBm |
| 감수성 을 받는 것 | 최대 -96dBm@20MHz 6Mbps |
| 최대 처리량 | 최대 90Mbps@40MHz |
| 변조 타입 |
BPSK, QPSK, CCK, OFDM, COFDM 16-QAM, 32-QAM, 64-QAM |
| 관리 | 웹UI |
| RF 인터페이스 | MMCX |
| 채널 번호 | 14 |
| 이더넷 인터페이스 | 1x 이더넷 (100M) |
| 일련 포트 | 1xTTL, 1xRS232 |
| 보드율 | 1200bps ~ 115200bps (예정 115200bps) |
| 암호화 | WPA-PSK/WAP2-PSK (사용자 정의) |
| 전력 입력 | 9~24V |
| 전력 소비 | 평균 3-37dBm, 최대 8W |
| 크기 | 62 x 45.3 x 7mm (L x W x H) |
| 무게 | 20g |
| 근무 기간 | -40°C ~ +65°C |
| 작업 습도 | 5%~95% (집화되지 않는) |
| 저장 온도 | -40°C ~ +85°C |
RF 매개 변수
| TX | ||||||||||||||
| 항목 | 변조 타입 | 데이터 속도 (20MHz) | 출력 전력 | |||||||||||
| 0 | BPSK | 7.2Mbps | 27dBm | |||||||||||
| 1 | QPSK | 14.2Mbps | 27dBm | |||||||||||
| 2 | QPSK | 21.7Mbps | 27dBm | |||||||||||
| 3 | 16-QAM | 28.9Mbps | 27dBm | |||||||||||
| 4 | 16-QAM | 430.3Mbps | 27dBm | |||||||||||
| 5 | 64-QAM | 57.8Mbps | 26dBm | |||||||||||
| 6 | 64-QAM | 650.0Mbps | 25dBm | |||||||||||
| 7 | 64-QAM | 72.2Mbps | 25dBm | |||||||||||
| RX | ||||||||||||||
| 항목 | 변조 타입 | 데이터 속도 (20MHz) | 감수성 | |||||||||||
| 0 | BPSK | 7.2Mbps | -97dBm | |||||||||||
| 1 | QPSK | 14.2Mbps | -97dBm | |||||||||||
| 2 | QPSK | 21.7Mbps | -95dBm | |||||||||||
| 3 | 16-QAM | 28.9Mbps | -92dBm | |||||||||||
| 4 | 16-QAM | 430.3Mbps | -91dBm | |||||||||||
| 5 | 64-QAM | 57.8Mbps | -87dBm | |||||||||||
| 6 | 64-QAM | 650.0Mbps | -84dBm | |||||||||||
| 7 | 64-QAM | 72.2Mbps | -80dBm | |||||||||||
| 채널 | ||||||||||||||
| 채널 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |||
| 빈도 | 1412 | 1417 | 1422 | 1427 | 1432 | 1437 | 1442 | 1447 | 1452 | 1457 | 1462 | |||

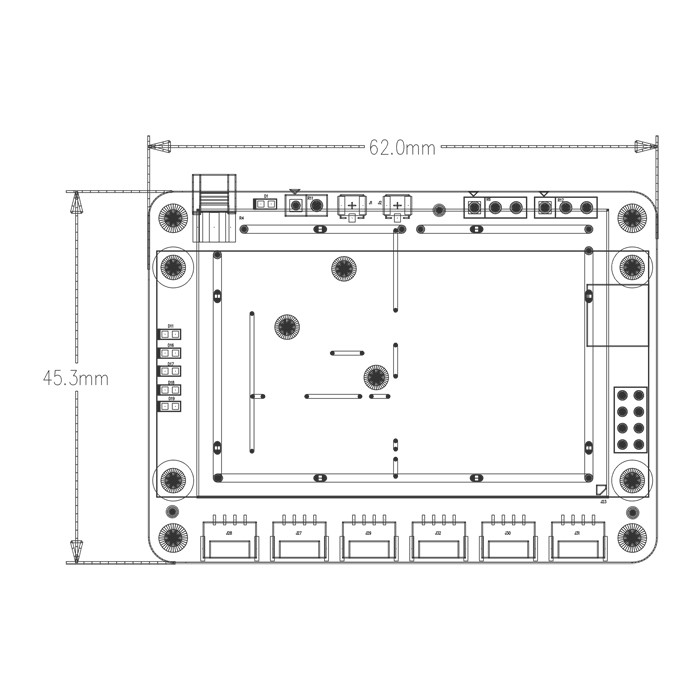

크기

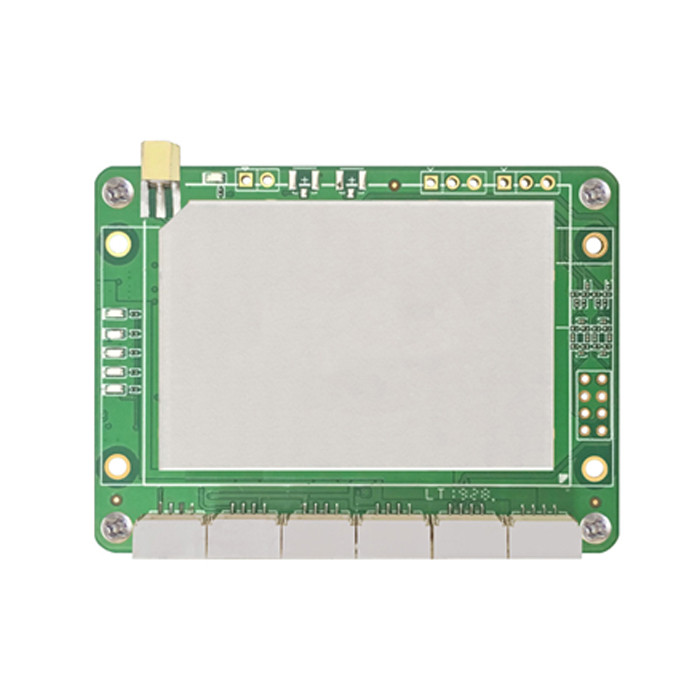

패널 설명
1 RF 인터페이스 - MMCX
2개의 TTL 시리즈 포트 (4핀)
3 RS232 시리즈 포트 (4핀)
4 USB 포트 (4핀)
5 USB 포트 (4핀)
6 이더넷 포트 (4핀)
7 전원 포트 (4핀)
8 HDMI 포트 (보유)
9 내부 일련 포트 (보유)
적용
FAQ
Q1: 제조업자나 무역회사인가요?
우리는 무선 전송 시스템 전문 전문 제조업체입니다.
Q2: 왜 당신을 선택해야 할까요?
경쟁력 있는 가격, 우수한 품질, 만족스러운 서비스 그리고 긴 보증금을 받을 수 있습니다.
Q3: 어떤 종류의 제품 서비스를 받을 수 있나요?
OEM 및 ODM 서비스
Q4: 어떤 종류의 보증을 제공합니까?
1년 보증과 평생 유지보수
Q5: 지불 조건은 무엇입니까?
우리는 은행 송금, 페이팔, 현금 지불을 받아들입니다.
Q6: 포장 및 운송?
중립 브라운 카튼 & DHL, FedEx, UPS, TNT 또는 항공 / 바다를 통해 선박.
Q7: 배달까지 얼마나 걸릴까요?
일반 모델의 경우 1-3주, 맞춤형 모델의 경우 3-5주
Q8: 테스트를 위해 1개의 샘플을 주문할 수 있나요?
예, 우리는 샘플 주문을 환영합니다, 혼합 샘플은 허용됩니다.
Q9: MOQ 제한이 있나요?
제한이 없습니다, 1pc는 허용됩니다.
Q10: 제 로고를 제품에 인쇄해도 될까요?
예, 생산 전에 공식적으로 우리에게 알려 먼저 디자인을 확인합니다.
우리 의 장점
■ 무선 비디오 솔루션 분야에서 15년 이상의 경험.
■ 높은 제품 품질과 경쟁력 있는 가격
■ 우수한 사전 판매 및 판매 후 기술 팀
■ 신속한 반응과 신속한 배송
■ OEM 지원
