LKAV1648 비디오 송신기 COFDM SDI & CVBS H.264 낮은 지연 1.5km NLOS DC 12V
LKAV-1648는 고정 또는 모바일 수신 애플리케이션에 표시하기 위해 방송 카메라에서 실시간, 고품질의 비디오를 캡처하도록 설계된 COFDM 무선 SDI & CVBS UHD 비디오 송신기입니다.그것은 작은 COFDM 전송과 함께 SDI & CVBS 입력을 갖추고 있습니다, 가벼운 차시로 장거리, 신뢰할 수 있는 UHD 비디오 전송을 제공합니다.
특징
■ SDI 및 CVBS 듀얼 비디오 입력
■ 최대 60fps까지 1080P를 지원합니다.
■ 1~1.5km까지의 전송 범위 NLOS
■ 라이선스 및 ISM 주파수 (300MHz-2.7GHz)
■ 낮은 시스템 대기 시간
■ 탄탄 한 알루미늄 합금 가구
■ 콤팩트 한 크기
■ AES256 암호화
사양
| 변속기 특성 | |
| 변조 | COFDM |
| 변조 타입 | QPSK ((4QAM), 16QAM, 64QAM |
| 빈도 | 300MHz-2.7GHz (예정 700MHz) |
| 출력 전력 | 30dBm (33dBm 선택) |
| RF 대역폭 | 2/4/6/8MHz |
| FEC | 1/2, 2/3, 3/4, 7/8 |
| 경비 간격 | 여호와 의 증인, 3/15 |
| 데이터 특성 | |
| 비디오 입력 |
SDI: 1080p/1080i/720p/720i... AV: 720x480/60i (NTSC), 720x576/50i (PAL) |
| 비디오 압축 | H.265 |
| RF 인터페이스 | SMA F 머리 |
| 제어 방법 | 프로그래머 사용 |
| 암호화 | AES256 (사용자 정의 비밀번호) |
| 전기 특성 | |
| 작동 전압 | DC12V |
| 작동 전류 | ≤1.2A (@12V) |
| 전력 소비 | ≤14W |
| 신체적 특성 | |
| 무게 | 535g |
| 크기 | 175x71x38mm |
| 근무 기간 | -20°C~70°C |

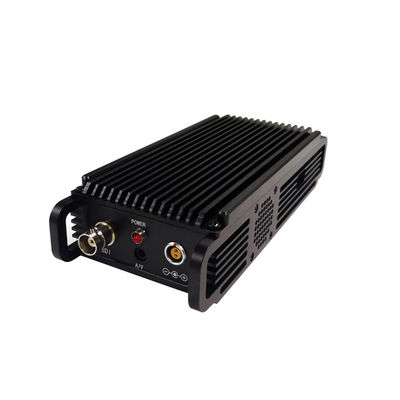

패널 설명
1 BNC 인터페이스 - SD/HD-SDI 입력
2 전력 LED 표시기
3 AV 입력 ∙ 3.5mm 헤드폰 잭
4 전력 입력 인터페이스 - 2 핀 LEMO 커넥터, 12V DC
5 냉각 팬 창
6 USB 인터페이스 - 프로그래머를 위한

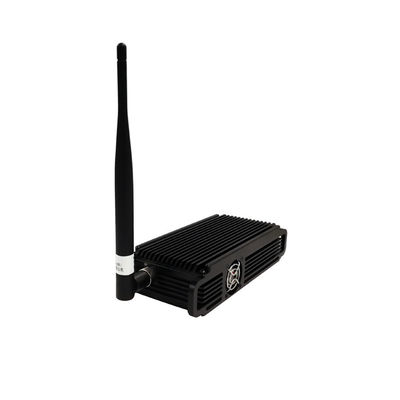

1 안테나 인터페이스 SMA F
2 냉각 팬 창
적용 시나리오
COFDM의 장점
COFDM 변조는 매우 강한 attenuation 저항을 가지고 있으며, COFDM 변조는 최종 사용자로부터 여러 하위 통신기까지 전송을 가능하게 합니다.그리고 신호는 단일 통신 시스템에서 유지되는 신호보다 훨씬 더 오래 유지될 수 있습니다., 그래서 COFDM는 충동 소음과 빠른 채널 저하 저항에 더 강한 저항을 가지고 있습니다.COFDM는 더 높은 주파수 활용도를 가지고 있으며, 서브 채널로 오르토고널 하위 운반파를 겹치게 합니다., 하위 채널을 분리하는 보호 대역의 전통적인 사용보다는, 그래서 주파수 효율을 향상시키고 스펙트럼 자원의 사용을 극대화합니다.
고속 데이터 전송에 관해서는 COFDM는 자율 적응 변조 메커니즘을 가지고 있으며, 이는 하위 통신사가 QPSK, QAM,16QAM 또는 64QAM 각기 다른 채널 조건과 배경 소음에 따라조건이 좋다면, 고효율 모듈에 적응하고, 조건이 안 좋다면, 반 간섭 모듈에 적응합니다.그래서 고속 데이터 전송에 안정적으로 적응할 수 있습니다..
그것은 강력한 인터-시뮬러 간섭 (ISI) 능력을 가지고 있으며, ISI는 디지털 통신의 노이즈 외에도 주요 간섭입니다. COFDM은 주기적 접두어를 사용하여 ISI의 강력한 능력을 가지고 있습니다.
다양한 다른 방법과 결합하여 사용하기 쉽다. COFDM는 변조 방법으로 사용될 수 있으며, 또한 여러 종류의 멀티 액세스 기술과 쉽게 결합 될 수 있습니다.동시에 여러 사용자가 접속할 수 있도록 하는 것여러 사용자가 COFDM 정보 기술을 동시에 전송할 수 있습니다.
COFDM 장치의 응용
COFDM 변조는 속도 2Mbps가 넘으면 "시력 경계가 아닌" 및 "모바일" 무선 광대역 전송의 어려운 문제를 해결했기 때문에 모바일 통신에 널리 적용되었습니다.디지털 오디오 방송 프로젝트 (DAB) 와 같은 비디오 전송 및 모니터링 시스템, 고화질 TV (HDTV) 방송, 의료, 모바일 통신 (CDMA + OFDM), 무선 LAN (IEEE 802.1a), 광대역 무선 액세스 (BWA),실시간 모니터링의 고품질 비디오 (군사, 방송, 안전, 해상 방위 및 기타 산업).
초고속 실시간 이동 무선 전송
이 시스템은 공공 통신 네트워크 또는 개인 통신 네트워크 시스템을 통해 각 응급 센터에 전달되는 실시간 비상 현장 비디오, 음성, 데이터 등을 수집할 수 있습니다.모든 수준의 지휘관들은 컴퓨터에서 직접 상황을 파악하여 실시간 지휘에서 효과적인 조치를 취할 수 있습니다.그래서 그것은 광범위하게 자연 재해 긴급 서비스에 적용됩니다. 시스템은 처리 시간을 많이 절약하고 재해로 인한 손실을 줄이는 데 도움이 될 수 있습니다.
실시간 해상 무선 전송
해상 무선 전송의 실시간 모니터링은 해안 방위, 해양, 항만 검사 및 기타 산업에 좋습니다.해양 감시 구역의 실시간 모니터링은 라이브 비디오로 전체 프로세스를 통해 조작 할 수 있습니다.이 시스템은 해상 지휘, 모니터링을 더 효율적으로 할 수 있습니다.
라이브 방송 비디오 전송
스포츠 경기를 생동감 있게 방송할 때 COFDM 전송으로 비디오의 명확성이 크게 향상될 수 있습니다.
공공 이동통신 시스템
IEEE 802.1la는 이미 5GHz 대역을 주목하고 있으며 OFDM로 고속 데이터 전송을 제공합니다.
결론적으로, COFDM 변조는 속도 2Mbps 이상에서 "시력 경계가 아닌" 및 "모바일" 무선 광대역 전송의 어려운 문제를 해결했습니다.COFDM는 높은 속도로 비디오를 캡처하고 높은 품질의 실시간 비디오를 전송 할 수 있습니다., 뉴스 수집, 라이브 방송, 실시간 모니터링 애플리케이션에서 사용자에게 특별한 자유를 제공합니다.
LinkAV에 대해
2005년에 설립된 LinkAV는 COFDM, IP MESH 및 4G-LTE 시리즈를 포함한 모바일 무선 비디오 / 데이터 전송 시스템을 설계하고 제조하는 데 전념하고 있습니다.전문 엔지니어 그룹으로 맞춤형 서비스를 제공합니다 (OEM)린크AV는 경찰/군사에서 일반 시민, UAV에서 UGV/로봇, 석유장에서 숲, 해외에서 중국 본토에 이르기까지 다양하고 까다로운 고객층에 서비스를 제공합니다.
링크AV는 혁신적인 무선 통신 및 정보 시스템의 중국 대표 제조업체 (OEM) 이다.우리의 첨단 데이터 링크 시스템은 무인 지상 차량 (UGV) 과 같은 전술 무인 시스템에서 중요한 통신에 이상적입니다., 무인 항공기 (드론, UAV) 및 무인 표면 차량 (USV), 그리고 휴대성과 신뢰성을 최우선으로 고려하여 설계되었습니다.
우리 의 장점
■ 무선 비디오 솔루션 분야에서 15년 이상의 경험.
■ 높은 제품 품질과 경쟁력 있는 가격
■ 우수한 사전 판매 및 판매 후 기술 팀
■ 신속한 반응과 신속한 배송
■ OEM 지원
FAQ
Q1: 제조업자나 무역회사인가요?
우리는 무선 전송 시스템 전문 전문 제조업체입니다.
Q2: 왜 당신을 선택해야 할까요?
경쟁력 있는 가격, 우수한 품질, 만족스러운 서비스 그리고 긴 보증금을 받을 수 있습니다.
Q3: 어떤 종류의 제품 서비스를 받을 수 있나요?
OEM 및 ODM 서비스
Q4: 어떤 종류의 보증을 제공합니까?
1년 보증과 평생 유지보수
Q5: 지불 조건은 무엇입니까?
우리는 은행 송금, 페이팔, 현금 지불을 받아들입니다.
Q6: 포장 및 운송?
중립 브라운 카튼 & DHL, FedEx, UPS, TNT 또는 항공 / 바다를 통해 선박.
Q7: 배달까지 얼마나 걸릴까요?
일반 모델의 경우 1-3주, 맞춤형 모델의 경우 3-5주
Q8: 테스트를 위해 1개의 샘플을 주문할 수 있나요?
예, 우리는 샘플 주문을 환영합니다, 혼합 샘플은 허용됩니다.
Q9: MOQ 제한이 있나요?
제한이 없습니다, 1pc는 허용됩니다.
Q10: 제 로고를 제품에 인쇄해도 될까요?
예, 생산 전에 공식적으로 우리에게 알려 먼저 디자인을 확인합니다.
