LKAV3624 1.5km UGV 비디오 데이터 링크 AHD IP 비디오 입력

LKAV 3624&3203 1.5km UGV 비디오 데이터 링크 CAN 제어 양방향 오디오 DC 10-30V

소개

LKAV-3624 & 3203는 무인 발굴기, 백호 로더, 휠 로더 및 UGV 응용 프로그램에 특별히 설계된 강력한 8 채널 비디오 전송 시스템입니다.8채널 비디오 입력 (1080p AHD), 제어, 오디오 임베디, 2x2W RF 출력 전력 및 2km NLOS (5-10km LOS) 까지 전송 범위.

특징

■ 580±20MHz 주파수 조절

■ 최대 82Mbps의 데이터 전송 속도

■ 2x2W RF 출력

■ 2km NLOS (5-10km LOS) 까지의 범위

■ 내장된 DVR는 앱 제어 및 모드 전환을 지원합니다.

■ 양방향 오디오 지원

■ CAN 제어 지원

■ DC 10-30V 전력 입력을 지원합니다

■ RX에서 HDMI 출력

■ AES 암호화 지원

■ GPS 지원

■ 탄탄한 항공 알루미늄 합금 가구

TX 사양

RX 사양

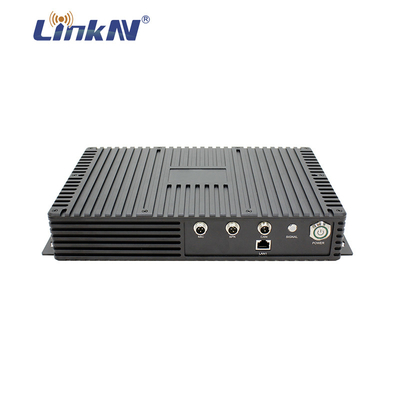

TX 전면 패널

1 마이크 인터페이스

2 스피커 인터페이스

3 CAN 인터페이스

4 신호 표시기 (보통 빨강/녹색으로 빠르게 깜박이는)

5 전원 누르기 버튼 켜기 / 끄기 위해 누르기

6 LAN1 인터페이스 RJ45

TX 후면 패널

1 MESH 안테나 인터페이스 N F

2 CH1 비디오 입력 4 핀 GX12, DC 12V 출력.

3 CH2 비디오 입력 4 핀GX12, DC 12V 전력 출력

4 CH3 비디오 입력 4 핀GX12, DC 12V 전력 출력.

5 CH4 비디오 입력 4 핀GX12, DC 12V 전력 출력

6 CH5 비디오 입력 4 핀GX12, DC 12V 전력 출력

7 CH6 비디오 입력 4 핀GX12, DC 12V 전력 출력

8 CH7 비디오 입력 4 핀GX12, DC 12V 전력 출력

9 CH8 비디오 입력 4 핀GX12, DC 12V 전력 출력

10 GPS 안테나 인터페이스 SMA F

11 전력 입력 인터페이스 3 핀 항공 연결 장치 DC 10-30V

12 MESH 안테나 인터페이스 N F

13 LAN2 포트 RJ45

14 LAN3 포트 RJ45

RX 전면 패널

1 전원 누르기 버튼?? 켜기 / 끄기 위해 누르기

2 신호 표시기

3 모드 버튼 ️ 풀 스크린, 4 스플릿 스크린, 8 스플릿 스크린 및 9 스플릿 스크린 모드 사이를 전환하기 위해 누르십시오.

4 스위치 버튼: CAM01, CAM02, CAM03...CAM08을 선택하기 위해 누르십시오.

5 CAN 인터페이스 2 핀 항공 커넥터

6 K 헤드 마이크를 위한 인터콤 인터페이스

RX 후면 패널

1 MESH 안테나 인터페이스 N F

2 GPS 안테나 인터페이스 SMA F

3 HDMI 출력 인터페이스

4 LAN 포트 RJ45

5 전력 입력 포트 3 핀 항공 연결 장치 DC 10-30V

적용
