AES256 20km MIMO UAV 데이터 링크 모듈
소개

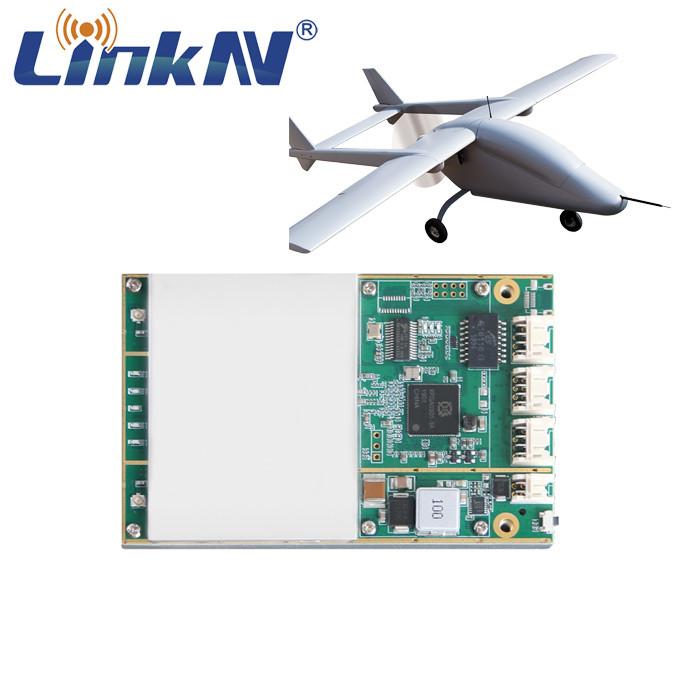

MANET6306-W는 1.4GHz 대역에서 작동하는 IP 메쉬 무선 모듈입니다. 82Mbps 데이터 속도와 AES 암호화를 특징으로 하며 현장 비디오 캡처에 매우 적합하며 UAV/UGV/USV 애플리케이션 및 소방, 구조, 감시 및 경찰 분야의 비상 통신에 널리 사용될 수 있습니다.
기능
■ 350MHz-3.8GHz 주파수 사용자 정의 가능
■ MIMO 듀얼 채널 애드혹 네트워크
■ 최대 82Mbps의 데이터 속도
■ 2.4G WiFi 액세스 포함
■ AES256 암호화 지원
사양
| 주파수 | 1430±30MHz (587±25MHz, 5MHz 단위) |
| RF 대역폭 | 2M/5M/10M/20M/40MHz |
| RF 채널 | 2T2R |
| 수신 감도 | -97dBm 최대 |
| RF 인터페이스 | IPX*2 |
| Wi-Fi 인터페이스 | IPX*2 |
| LAN 인터페이스 | LAN*2 |
| USB 인터페이스 | USB*2 |
| 직렬 인터페이스 | TTL*2 |
| 최대 처리량 | 82Mbps@40MHz |
| 변조 |
OFDM: DSSS/CCK BPSK/QPSK COFDM: BPSK/QPSK/16-QAM/64-QAM |
| 관리 | WebUI |
| 전송 속도 | 1200bps~115200bps (기본값 115200bps) |
| 암호화 | AES256 |
| 전원 입력 | 12V-26V DC |
| 치수 | 105x63x17mm (L x W x H) |
| 무게 | 140g |
| 작업 습도 | 5% ~ 95% (결로 방지) |
RF 매개변수
인터페이스 설명
① RF 인터페이스 – U.FL (IPX 수)
② RF 인터페이스 – U.FL (IPX 수)
③ HDMI 인코더/디코더용 이더넷 포트
위에서 아래로, 왼쪽에서 오른쪽으로:
| +5V | GND | RX+ | TX+ |
| +5V | GND | RX- | TX- |
④ TTL USB1
위에서 아래로, 왼쪽에서 오른쪽으로:
| GND | TXD2/USB_D3- | RXD2/USB_D3+ | +3.3V |
| GND | TXD1 | RXD1 | +.3.3V |
⑤ LAN 5V+1
위에서 아래로, 왼쪽에서 오른쪽으로:
| GND | GND | 5V | 5V |
| RX+ | RX- | TX+ | TX- |
⑥ LED USB2
위에서 아래로, 왼쪽에서 오른쪽으로:
| GND | USB_D+ | USB_D- | +5V |
| S1 | S2 | S3 | S4 |
⑦ 전원 포트
위에서 아래로, 왼쪽에서 오른쪽으로:
| +12V | GND |
| +12V | GND |
⑧ 리셋 버튼
직렬 통신
USB-to-TTL 직렬 3.3V 어댑터 케이블을 사용하여 컴퓨터와 모듈(TTL-1)을 연결하십시오.
직렬 디버깅 도구에서 올바른 직렬 포트를 선택하고 나머지 설정은 다음과 같습니다:
전송 속도: 115200bps
데이터: 8 비트
패리티: 없음
정지: 1 비트
