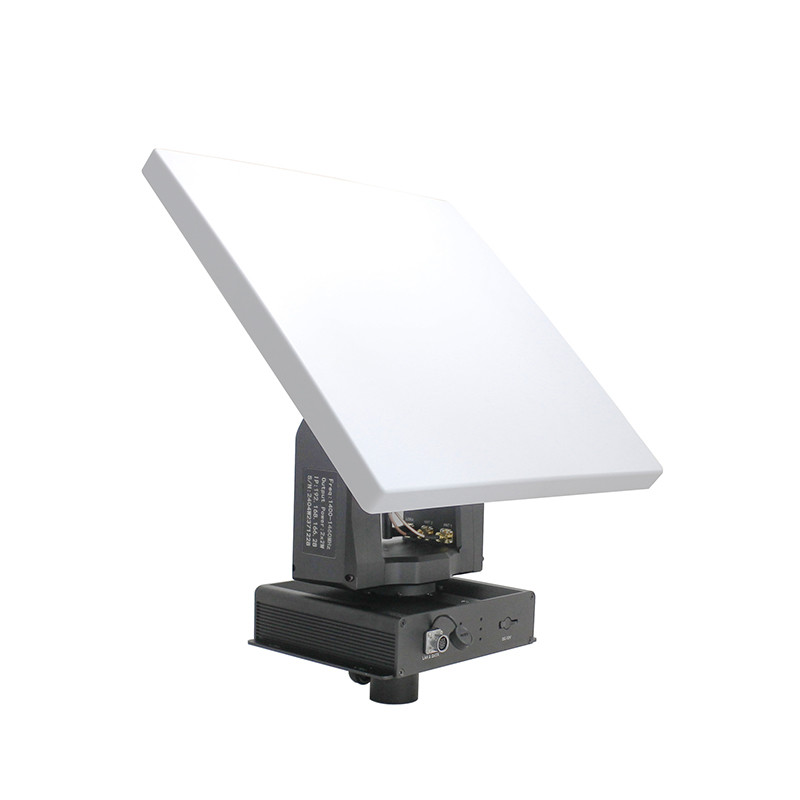

4W MANET 데이터 링크가 있는 UAV 자동 추적 안테나 시스템
소개
LKAV-3618DM는 30-Long Distance 장거리 통신을 위해 설계된 자동 추적 안테나 지상 역이다.그것은 GPS 추적 모듈을 내장하고 UAV를 추적하기 위해 다양한 방향 안테나를 지원합니다.통신 거리를 개선하기 위해 방향 안테나의 자동 추적 기능을 구현합니다.GPS 모듈은 투명한 전송을 위해 데이터 링크 모듈에 좌표 정보를 공급지상역에 전송한 후, 지상역은 시사각을 계산합니다.그래서 지상 패널 안테나는 항상 최고의 무선 수신 효과를 유지하기 위해 UAV와 정렬 될 수 있습니다, 따라서 무선 전송 거리를 크게 향상시킵니다.
특징
■ 통합 IP MESH 데이터 모듈 (MANET)
■ 통합된 433MHz 22dBm LoRa 모듈
■ 통합된 고성능 GPS 모듈
■ 주파수 1400MHz-1460MHz (350MHz-4GHz 사용자 정의)
■ 최대 82Mbps의 데이터 전송 속도
■ 최대 64개의 노드를 지원합니다.
■ 완전 투명한 IP 데이터 전송
■ 범위 30-Long Distance
■ TTL 시리즈 데이터 지원
■ AES256 암호화 지원
■ 두 개의 센서로 고정도 지시를 달성합니다.
■ 시작 시 자동 캘리브레이션 알고리즘
■ 유효한 GPS 데이터를 받은 후 자동으로 추적을 시작합니다.
■ 삼각대 및 흡입컵 설치 지원
■ 고품질 의 강력 한 스티어링 장비
■ 360도 회전 없는 슬리프 링
■ 가혹 한 환경 에서 사용 할 수 있는 IP65 견고 한 설계
■ 콤팩트 한 휴대용 설계 및 간단한 조작

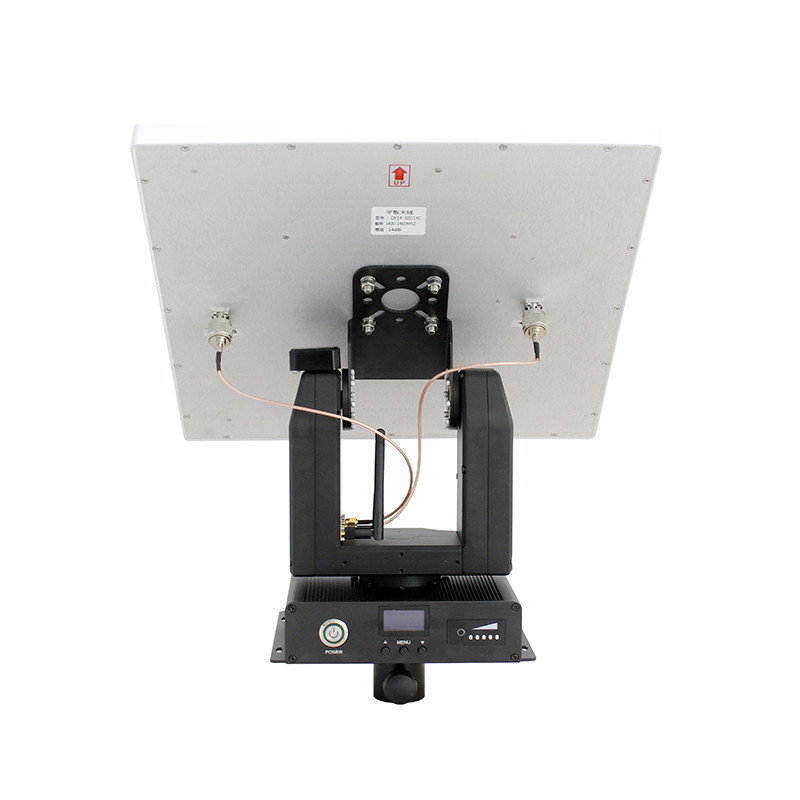

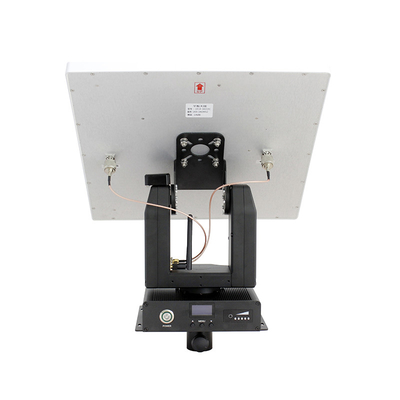

패널 설명
1 방향 패널 안테나, 14dBi, 1400-1460MHz
2 GPS 안테나
3 데이터 링크 안테나 인터페이스 1 & 2, SMA-F
4 로라 링크 안테나 인터페이스, SMA-F
5 LCD 디스플레이
6 전원 버튼
7 메뉴, 위아래 버튼
8 삼각대 기지
9 배터리 표시기
10 이름판
사양
| RF 특성 | |
| 작업 주파수 | 1400~1460MHz (562~612MHz) |
| 채널 대역폭 | 2M/5M/10M/20M/40MHz |
| RF 채널 | 2T2R |
| 출력 전력 | 36dBm (2x2W) |
| PTZ 특성 | |
| 모터 토크 | 30N*m |
| 회전 각 | 수평선 360°, 수직선 90° |
| 각 정확성 | ±2° |
| 최대 모터 속도 | 0.21s/60° |
| 인터페이스 | |
| RF 인터페이스 | N*2, SMA*1 |
| LAN 인터페이스 | 물 막연한 항공 연결 장치 |
| 전원 인터페이스 | 물 막연한 항공 연결 장치 |
| 네트워크 특성 | |
| 전송 범위 | 30~Long Distance |
| 매출량 | 82Mbps |
| 암호화 | AES256 |
| 물리/환경 특성 | |
| 크기 | 396*306*166mm |
| 무게 | 4.8kg (w/배터리) |
| 근무 기간 | -20° ~ +60° |
| IP 레벨 | IP65 |
| 전기 특성 | |
| 전원 공급 | 16.8V/5A |
| 전력 소비 | < High Power |
| 배터리 용량 | 14.8V/13Ah |
| 배터리 수명 | 4~6시간 |
패키지 내용
참고로 각 프로젝트마다 변경될 수 있습니다.
| 항목 | 모델 | 설명 | Qty |
| 1 | LKAV-3618DM | 지상역 | 1 |
| 2 | 제1호 | LAN/데이터 케이블 9pin | 1 |
| 3 | 제1호 | 전원 케이블 3pin | 1 |
| 4 | 제1호 | 전원 어댑터, 16.8V/5A | 1 |
| 5 | 제1호 | 삼각기 (2m) | 1 |
