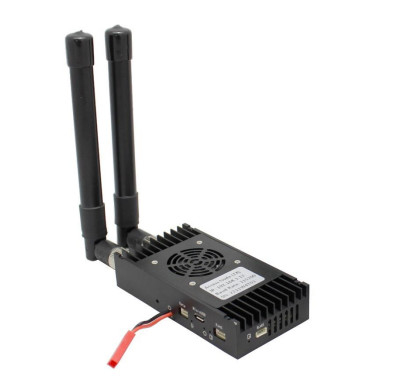

LKAV3621 320mw 15km UAV 드론 비디오 IP MESH 데이터 링크
소개
LKAV3621은 미니 크기의 OFDM IP 라디오로 800MHz, 1.4GHz 및 2.4GHz 대역에서 작동하며, 빠른 이동 조건에서도 좋은 안정성을 보장하기 위해 주파수 점프 기술 (FHSS) 를 갖추고 있습니다.최대 30Mbps의 데이터 속도를 지원하고 10-20km의 공기-지상 전송 범위를 지원합니다., 감시 / UAV / USV / 로봇과 같은 장거리 및 높은 데이터 스트림 무선 전송 애플리케이션에 이상적으로 적합합니다.
특징
■TDD-OFDM 변조
■ 3개의 대역 (800HMz/1.4GHz/2.4GHz) 을 지원합니다.
■ 각 대역 내에서 FHSS를 지원합니다.
■1.4/3/5/10/20MHz 5채널 대역폭
■최대 30Mbps@20MHz 처리량
■1대1 및 1대많은 전송을 지원합니다.
■서열 데이터와 비디오를 동시에 지원합니다
■10~20km까지의 LOS (공중-지구)
■관리용 웹 인터페이스
■AES128 암호화 (사용자 정의)
■올림 및 다운링크 스트림 제어
■콤팩트 크기와 가벼운 무게
■고건한 알루미늄 합금 가구
사양
| 빈도 | 806~826MHz, 1428~1448MHz, 2401~2481MHz |
| RF 대역폭 | 1.4MHz/3MHz/5MHz/10MHz/20MHz |
| 출력 전력 | 25dBm (300mw) |
| 800MHz 민감도 |
10MHz:-103dBm 5MHz:-106dBm 3MHz:-108dBm |
| 1.4GHz 민감도 |
10MHz:-103dBm 5MHz:-106dBm 3MHz:-108dBm |
| 2.4GHz 민감도 |
20MHz: 99dBm 10MHz:-102dBm 5MHz:-104dBm 3MHz:-106dBm |
| 최대 처리량 | 최대 30Mbps@20MHz |
| 변조 | BPSK, 16QAM 및 64QAM (TDD-OFDM) |
| 네트워크 모드 | 1 대 1 및 1 대 많은 (1 대 16 최대) |
| 안테나 인터페이스 | 2x SMA F 커넥터 |
| 이더넷 인터페이스 | 2x 이더넷 포트 (100M) |
| 일련 포트 | 1x UART 포트 (TTL232) |
| 보드율 | 115200bps |
| 비디오 입력 | IPCam |
| 채널 지연 | 10ms |
| 암호화 | AES128 (사용자 정의) |
| 이동 속도 | 시속 120km 이상 지원 |
| 전력 입력 | DC 12V |
| 작동 전류 | ≤0.5A |
| 전력 소비 | <6W |
| 크기 | 102*52*21.5mm |
| 무게 | 124g |
| 근무 기간 | -20°C ~ +55°C |
| 저장 온도 | -40°C ~ +65°C |

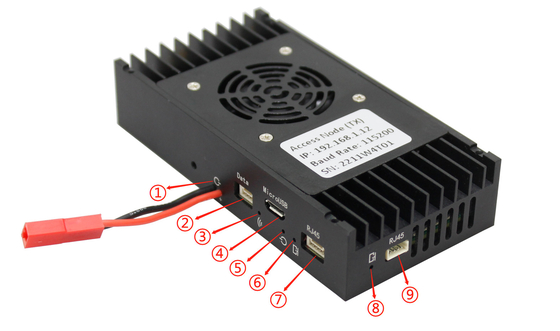

앞면
1 전력 케이블 - 전력 공급 입력 라인, 빨간색은 VDD, 검은색은 GND
2 데이터 UART 포트 (GND, Rx, Tx)
3 링크 상태 표시기 - 장치가 액세스 노드로 작동 할 때, 중앙 노드와 연결이 정상이라면 표시기가 항상 켜집니다. 장치가 중앙 노드로 작동 할 때,이 표시기는 꺼져 있습니다..
4 마이크로 USB 포트 - 장치 소프트웨어 유지보수용
5 전력 표시기 (붉은색) - 정상 작동 중 항상 켜져 있습니다.
6 이더넷 포트 2 표시기 정상 작동 시 데이터 흐름에 따라 깜박입니다.
7 이더넷 포트 2 (RN, RP, TN, TP) - 이더넷 포트 1 및 2는 내부적으로 브릿지됩니다.
8 이더넷 포트 1의 표시기 정상 작동 시 데이터 흐름에 따라 깜박입니다.
9 이더넷 포트 1 (RP, RN, TP, TN) - 이더넷 포트 1 및 2는 내부적으로 브릿지됩니다.

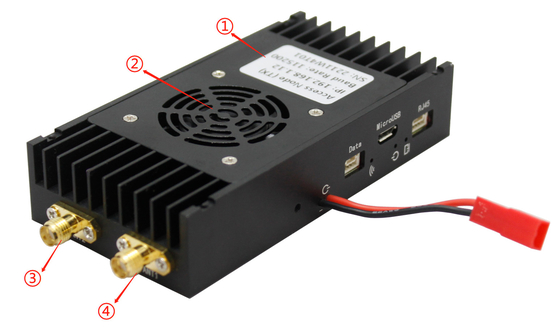

후면
1 제품 라벨
2 냉각 팬에 대한 공기 입구
3 ANT2 포트 - 보조 안테나, 보조 수신 기능, 전송 NO.
4 ANT1 포트 √ 주 안테나, 작업 모드는 TDD 송신/ 수신입니다.
일련 통신
컴퓨터와 장치를 연결하기 위해 USB에서 TTL 시리즈 3.3V 어댑터 케이블을 사용하십시오 (TTL)
일련 디버깅 도구에서 올바른 일련 포트를 선택하고 다른 설정은 아래와 같습니다:
보드: 115200bps
데이터: 8비트
부당성: 하나도 없습니다
정지: 1비트
신청서
장거리 쌍방향 무선 통신, 포인트에서 포인트로 쌍방향 통신, 또는 포인트에서 멀티 포인트로 쌍방향 통신을 실현할 수 있습니다.두 개의 액세스 노드 사이의 통신이 중앙 노드를 통해 전송되어야 하는 경우, 각 노드는 동일한 무선 로컬 영역 네트워크에 있으며 모든 액세스 노드는 무선 대역폭을 공유하기 위해 중앙 노드와 통신합니다.장치와 자동으로 시스템 속도를 동일하게 할당중앙 노드에서 액세스 노드로 데이터 전송은 다운링크라고, 액세스 노드에서 중앙 노드로 데이터 전송은 업링크라고 불립니다.포인트에서 포인트 또는 포인트에서 멀티 포인트 통신에서, 다운링크와 업링크는 무선 대역폭을 공유합니다. 장치가 배송되면 기본 설정은 업링크 속도와 다운링크 속도의 비율입니다 = 4:1따라서, IP 카메라 비디오를 전송하기 위해 장치를 사용하는 경우, IP 카메라는 액세스 노드에 연결되어야 합니다.장치는 자동으로 이동 데이터 스트림에 따라 무선 전송 속도를 동적으로 조정합니다.. 전송된 데이터의 양이 작을 때, 전송 거리는 동일한 조건에서 더 길게됩니다. 따라서 IP 카메라 비디오를 전송하는 장치를 사용할 때,IP 카메라 비디오 코딩 비트 레이트를 적절히 줄임으로써 무선 전송 거리를 늘릴 수 있습니다..
적용
패키지 내용
참고로 각 프로젝트마다 변경될 수 있습니다.
| 항목 이름 | 설명 | Qty |
| TX | 송신기 (접속 노드) | 1 |
| RX | 수신기 (중앙 노드) | 1 |
| 고무 안테나 | 1.4GHz, 3dBi, SMA 남성 | 2 |
| FRP 안테나 | 1.4GHz, 5dBi, N 타입 남성 | 2 |
| 이더넷 케이블 | RJ45로 4핀, 2m | 2 |
| 연장 케이블 | SMA M에서 SMA F, 30cm | 2 |
| 연장 케이블 | 50cm의 플랜지와 함께 SMA M ~ N F 타입 | 2 |
| TTL 3핀 케이블 | TTL 3핀에서 3핀 케이블, 10cm | 2 |
| 전원 공급 | 12V/1A DC 전원 공급 | 2 |
