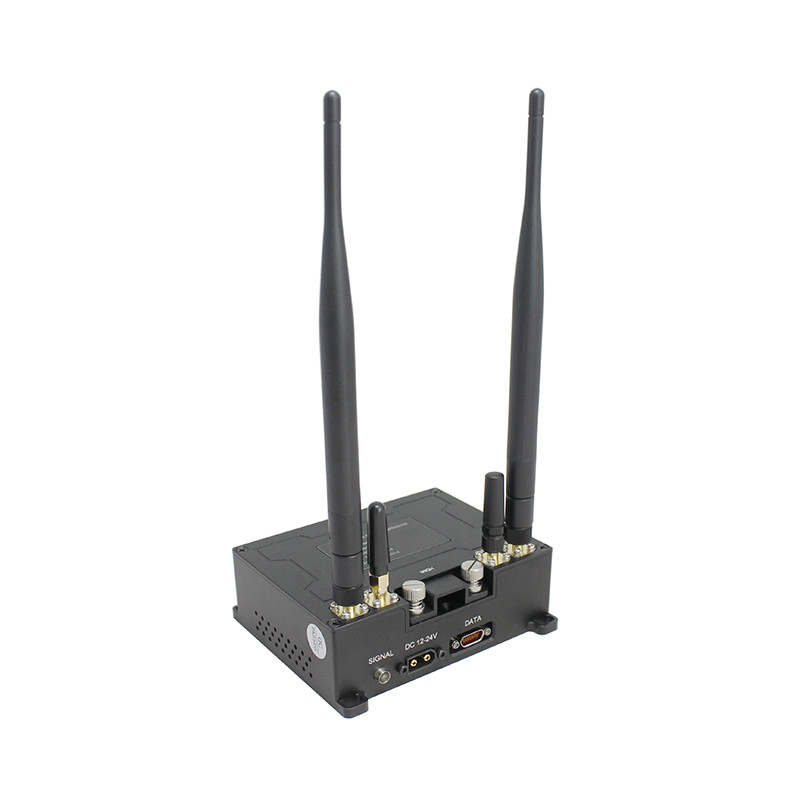

UAV 데이터 링크 IP MESH 릴레이 20km AES 암호화 듀얼 안테나 SMA 여성 82Mbps 높은 데이터 속도
MANET 시스템은 음성, 데이터, 데이터 전송을 제공해야 하는 모바일 (또는 일시적으로 정지된) 장치의 그룹입니다.그리고 비디오는 다른 장치들을 리레로 이용해서.
강력한 MANET 역량을 제공하기 위해 많은 기술이 사용되고 있습니다. 다음을 포함합니다.
자기 형성 / 자기 치유진정한 메시 네트워크에서는 라디오가 언제든지 네트워크에 가입하거나 탈퇴할 수 있습니다.그리고 네트워크는 계속적으로 그 토폴로지를 조정합니다. 노드가 서로 상대적으로 이동하면서요.이것은 네트워크 통제를 관리하는 데 필요한 중앙 "마스터" 허브 라디오가 없기 때문에 분산 된 구조를 의미합니다.그리고 통신은 하나 이상의 노드가 손실 될 때에도 계속됩니다..
링크 적응각 라디오가 전송 매개 변수를 최적으로 구성할 수 있는 능력 (동성, FEC 코딩,그리고 MIMO 기술) 를 사용 하 여 통신 하는 다른 라디오 에 대한 링크 의 데이터 속도 및 안정성 을 극대화 합니다.특정 라디오는 50 Mbps 이상의 데이터 속도를 사용하여 가까운 라디오로 다른 라디오와 통신 할 수 있지만 훨씬 더 멀리있는 라디오에 강력한 링크를 제공하기 위해 2 Mbps의 속도를 사용합니다.이것은 패킷 파업률입니다., 50Mbps 번스트를 사용하는 것은 네트워크의 다른 노드들이 사용할 수 있는 무료 채널 방송 시간을 남겨주기 때문에 훨씬 낮은 속도 데이터 스트림에도 매우 유용합니다.높은 잠재적 데이터 번스 비율이 중요하기 때문에 더 짧은 링크에 더 적은 방송 시간이 소비됩니다, 더 많은 방송시간이 남아있어 더 느리고 훨씬 더 견고한 모듈링과 코딩을 멀리 연결에 사용할 수 있습니다.
적응형 로팅어떤 잠재적인 릴레이 경로를 사용해야 하는지를 결정하는 메커니즘이다. 주어진 무선 쌍 사이에서 데이터 스트림을 전송해야 할 때.그것은 잠재적인 릴레이로 존재하는 모든 라디오를 사용 하 여 역동적으로 적응 하 여 자체 형성 자 치유 기능을 지원 하 고 릴레이 라디오의 손실에 유연 해야 합니다또한 연결 적응과 함께 작동해야 합니다. 데이터 스트림에 대한 최적 경로를 결정하려면 네트워크를 통해 흐르는 다른 데이터를 고려해야 하기 때문입니다.그리고 네트워크 내의 각 링크의 동적 용량이 문제는 복잡하고 모든 라디오가 그들로 흐르는 데이터 트래픽과 서로 다른 이웃 노드와의 연결 용량에 대한 정보를 공유하도록 요구합니다.이 정보 공유는 귀중한 네트워크 처리량을 너무 많이 소비하지 않도록 지능적인 방식으로 이루어져야 합니다..
투명한 IP 네트워크표준 컴퓨터의 어떤 수,IP 비디오 카메라 또는 다른 장치는 모바일 라디오의 각에 연결 될 수 있으며 모든 장치가 유선 이더넷으로 하나의 사무실에 있는 것처럼 메쉬 네트워크를 통해 통신MANET 내에서 이 작업을 수행할 수 있는 다양한 방법이 있습니다.가장 좋은 선택은 전체 MANET 네트워크가 하나의 레이어 2 네트워크 스위치처럼 보이는 것입니다.이것은 IP 주소나 다른 설정을 재구성하지 않고간단한 이더넷 스위치에서 함께 작동하는 IP 기반 장치 그룹은 MANET 라디오에 연결되어 새로운 무선 이동의 자유로 작업을 재개 할 수 있습니다..
멀티캐스트 트래픽MANET 시스템에 대한 독특한 도전 과제를 제시합니다.기본 유선 계층 2 스위치에 구현된 멀티캐스트 지원은 다른 모든 포트에 하나의 포트에 들어오는 멀티캐스트 패킷을 복제하는 것입니다.예를 들어, IP 비디오 카메라가 하나의 포트에 연결되면 멀티캐스트로 태그된 패킷을 사용하여 비디오를 전송합니다.그 다음 스위치의 다른 포트 중 하나에 연결 된 컴퓨터는 무선 비디오 스트림을 터프 할 수 있습니다이 단순화된 방법은 레이어 2 스위치로 작동하는 무선 네트워크에서 잘 작동하지 않는 것으로 밝혀졌습니다. 네트워크 내의 많은 장치들이 특정 멀티캐스트를 볼 필요가 없기 때문입니다.그리고 모든 장치에 멀티캐스트를 맹목적으로 전송하여 무선 네트워크의 제한된 처리량을 불필요하게 혼잡합니다.더 발전된 MANET 시스템은 수동 및 / 또는 자동 최적화를 허용하며 특정 멀티캐스트 스트림을 필요로하는 장치에만 멀티캐스트의 전송을 제한합니다.
다채널 네트워크is an advanced capability of some MANET systems which allows a network to utilize multiple RF channels or even multiple frequency bands within a network while still providing the plug and play functionality of a single Layer 2 switch. A simple example of the usefulness of this might be a scenario where soldiers have radios operating on one frequency while vehicles have radios not only operating on that frequency but also ones in a different band이 추가 대역은 더 높은 전력 또는 더 높은 가이드 안테나로 차량 사이의 고속 ′′backbone′′ 층을 제공 할 수 있습니다.어떤 군인의 라디오 장치도 다른 군인의 라디오와 무선으로 통신할 수 있습니다., 그러나 다른 주파수의 2차 계층은 군인 주파수에서의 혼잡을 줄이고 네트워크가 커버하는 영역을 증가시킬 수 있습니다.
이 모든 MANET 네트워크 기능이 결합되어 최첨단 3G/4G 네트워크에서 제공하는 것과 유사한 강력한 고속 연결을 제공합니다.하지만 영구적인 무선 인프라가 제공되지 않는 미션 크리티컬 운영 시나리오에서는.
소개
MANET3618는 UAV 비디오 데이터 전송을 위해 특별히 설계된 MESH 라디오입니다. FHD 비디오와 데이터를 동시에 전송할 수 있습니다.자율 조직 네트워크는 자동으로 경로를 선택그것은 강력한 방지 차단 및 방해 방지 성능을 가지고 있으며 복잡한 환경에서 모바일 통신에 매우 적합합니다.
특징
■ 인프라 없이, 자기 구성 및 자기 치유
■ 주파수 1400MHz-1480MHz (350MHz-4GHz 사용자 정의)
■ 최대 82Mbps의 데이터 전송 속도
■ 최대 9개의 점프와 최소 64개의 노드를 지원합니다.
■ 완전 투명한 IP 데이터 전송
■ IP캠 및 HDMI 입력을 지원합니다
■ 20~40km까지의 범위
■ TTL 시리즈 데이터 지원
■ AES256 암호화 지원
■ 낮은 시스템 대기 시간
사양
| 변속기 특성 | |
| 빈도 | 1400MHz-1480MHz (350MHz-4GHz 사용자 정의) |
| RF 대역폭 | 2M/5M/10M/20MHz/40MHz |
| 출력 전력 | 36dBm (4W MIMO 2x2) |
| RF 채널 | 2T2R |
| 변조 타입 |
DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK/16-QAM/64-QAM |
| 디지털 감수성 | 96dBm@5MHz BPSK |
| 전송률 | 최대 82Mbps |
| 네트워크 용량 | 9개의 점프와 최소 64개의 노드 |
| 데이터 특성 | |
| RF 인터페이스 | SMA F*2 |
| LAN/TTL 인터페이스 | J30J-15TJ 항공 연결 장치 |
| 전력 입력 인터페이스 | XT60 커넥터 |
| HDMI 인터페이스 | 마이크로 HDMI x1 |
| 암호화 | AES (사용자 정의 비밀번호) |
| 전기 특성 | |
| 작동 전압 | DC 12~24V |
| 전력 소비 | ≤12W |
| 신체적 특성 | |
| 무게 | 450g |
| 크기 | 113*84*38mm |
| 보호 수준 | IP54 |
| 저장 온도 | -45°C~65°C |
| 작업 습도 | 5%~95% (비밀화) |
크기

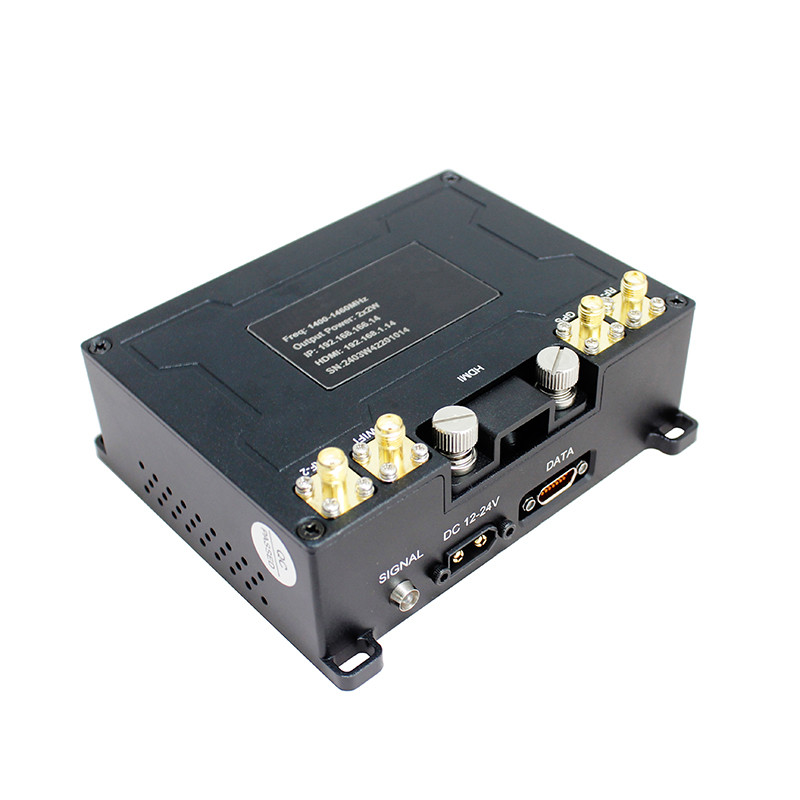

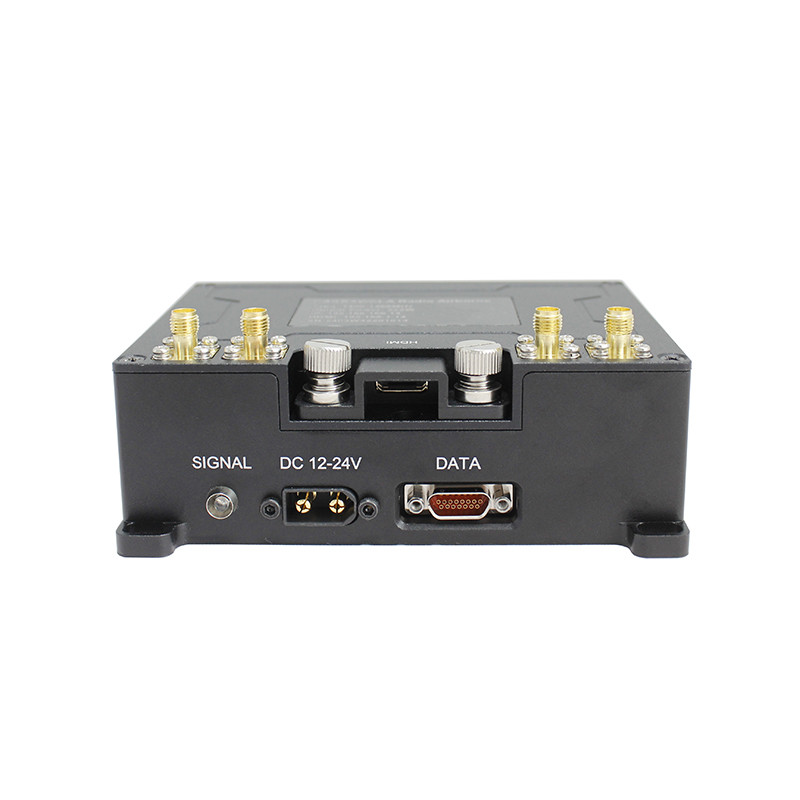

패널 설명
1 MESH 안테나 인터페이스, SMA F
2 HDMI 입력 인터페이스
3 MESH 안테나 인터페이스, SMA F
4 LAN/TTL 인터페이스
5 전력 입력 인터페이스
필드 테스트
토폴로지 다이어그램
■ 별 종류
■ 망원경 종류
■ 무작위형
FAQ
Q1: 제조업자나 무역회사인가요?
우리는 무선 전송 시스템 전문 전문 제조업체입니다.
Q2: 왜 당신을 선택해야 할까요?
경쟁력 있는 가격, 우수한 품질, 만족스러운 서비스 그리고 긴 보증금을 받을 수 있습니다.
Q3: 어떤 종류의 제품 서비스를 받을 수 있나요?
OEM 및 ODM 서비스
Q4: 어떤 종류의 보증을 제공합니까?
1년 보증과 평생 유지보수
Q5: 지불 조건은 무엇입니까?
우리는 은행 송금, 페이팔, 현금 지불을 받아들입니다.
Q6: 포장 및 운송?
중립 브라운 카튼 & DHL, FedEx, UPS, TNT 또는 항공 / 바다를 통해 선박.
Q7: 배달까지 얼마나 걸릴까요?
일반 모델의 경우 1-3주, 맞춤형 모델의 경우 3-5주
Q8: 테스트를 위해 1개의 샘플을 주문할 수 있나요?
예, 우리는 샘플 주문을 환영합니다, 혼합 샘플은 허용됩니다.
Q9: MOQ 제한이 있나요?
제한이 없습니다, 1pc는 허용됩니다.
Q10: 제 로고를 제품에 인쇄해도 될까요?
예, 생산 전에 공식적으로 우리에게 알려 먼저 디자인을 확인합니다.
LinkAV에 대해
2005년에 설립된 LinkAV는 COFDM, IP MESH 및 4G-LTE 시리즈를 포함한 모바일 무선 비디오 / 데이터 전송 시스템을 설계하고 제조하는 데 전념하고 있습니다.전문 엔지니어 그룹으로 맞춤형 서비스를 제공합니다 (OEM)린크AV는 경찰/군사에서 일반 시민, UAV에서 UGV/로봇, 석유장에서 숲, 해외에서 중국 본토에 이르기까지 다양하고 까다로운 고객층에 서비스를 제공합니다.
링크AV는 혁신적인 무선 통신 및 정보 시스템의 중국 대표 제조업체 (OEM) 이다.우리의 첨단 데이터 링크 시스템은 무인 지상 차량 (UGV) 과 같은 전술 무인 시스템에서 중요한 통신에 이상적입니다., 무인 항공기 (드론, UAV) 및 무인 표면 차량 (USV), 그리고 휴대성과 신뢰성을 최우선으로 고려하여 설계되었습니다.
