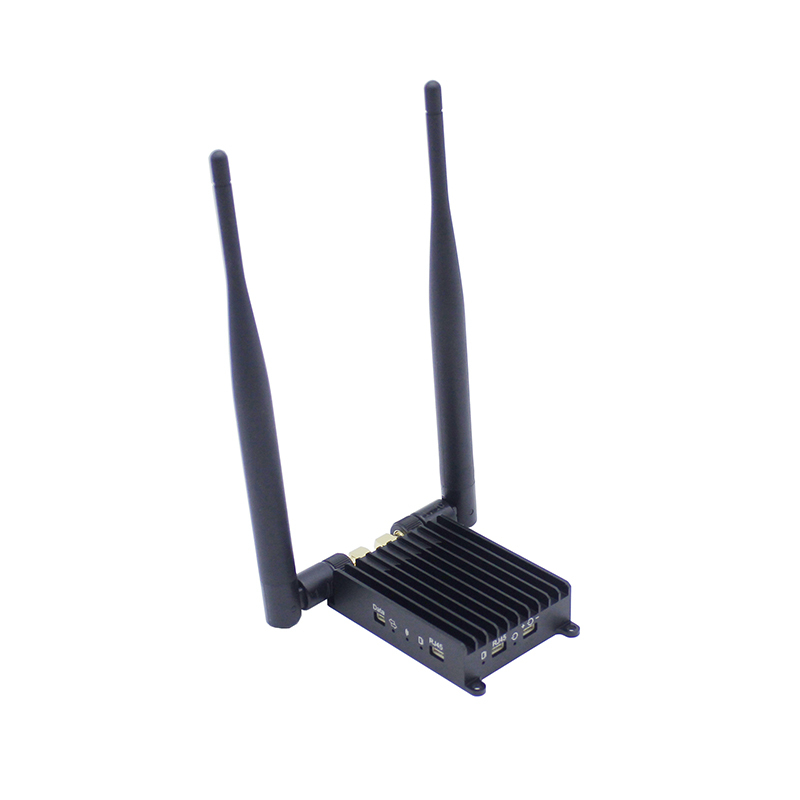

미니 드론 IP 비디오 데이터 링크 5-15km AES 암호화
소개
LKAV-3621V2는 800MHz, 1.4GHz 및 2.4GHz 대역에서 작동하는 미니 사이즈 OFDM IP 라디오로, 주파수 도약 기술(FHSS)을 사용하여 급격한 이동 조건에서도 우수한 안정성을 보장합니다. 최대 30Mbps의 데이터 속도와 최대 5-15km의 공대지 전송 범위를 지원하며, 감시, UAV, USV 및 로봇 공학과 같은 장거리 및 고 데이터 스트림 무선 전송 응용 분야에 이상적입니다.
특징
• TDD-OFDM 변조
• 3개 대역 지원(800HMz/1.4GHz/2.4GHz)
• 각 대역 내 FHSS 지원
• 1.4/3/5/10/20MHz 5개 채널 대역폭
• 최대 30Mbps@20MHz 처리량
• 1:1 및 1:다중 전송 지원
• 직렬 데이터 및 비디오 동시 지원
• 관리를 위한 WebUI
• AES128 암호화(사용자 정의)
• 업링크 및 다운링크 스트림 제어
• 소형 크기 및 경량
• 견고한 알루미늄 합금 하우징
사양
| 항목 | 매개변수 |
| 주파수 | 806~826MHz, 1428~1448MHz, 2401~2481MHz |
| RF 대역폭 | 1.4MHz/3MHz/5MHz/10MHz/20MHz |
| RF 채널 | 1T2R |
| 출력 전력 | 25dBm±2 |
| 800MHz 감도 |
10MHz: -103dBm 5MHz: -104dBm 3MHz: -106dBm |
| 1.4GHz 감도 |
10MHz: -103dBm 5MHz: -104dBm 3MHz: -106dBm |
| 2.4GHz 감도 |
20MHz: -99dBm 10MHz: -103dBm 5MHz: -104dBm 3MHz: -106dBm |
| 최대 처리량 | 최대 30Mbps@20MHz |
| 변조 | BPSK, 16QAM 및 64QAM (TDD-OFDM) |
| 네트워킹 모드 | 1:1 및 1:다중 (최대 1:16) |
| 안테나 인터페이스 | 2x SMA |
| 이더넷 인터페이스 | 2x 이더넷 포트 (100M) |
| 직렬 포트 | 1x UART 포트 (TTL) |
| 전송 속도 | 115200bps |
| 비디오 입력 | IPCam |
| 채널 지연 시간 | 10ms |
| 암호화 | AES128 (사용자 정의) |
| 이동 속도 | 300km/h 이상 지원 |
| 전원 입력 | 12VDC (7V-30V) |
| 작동 전류 | ≤0.5A |
| 전력 소비 | <6W (3.7W@7V, 4.5W@30V) |
| 크기 | 78*52*18mm |
| 무게 | 85g |
| 작동 온도 | -40°C ~ +65°C |

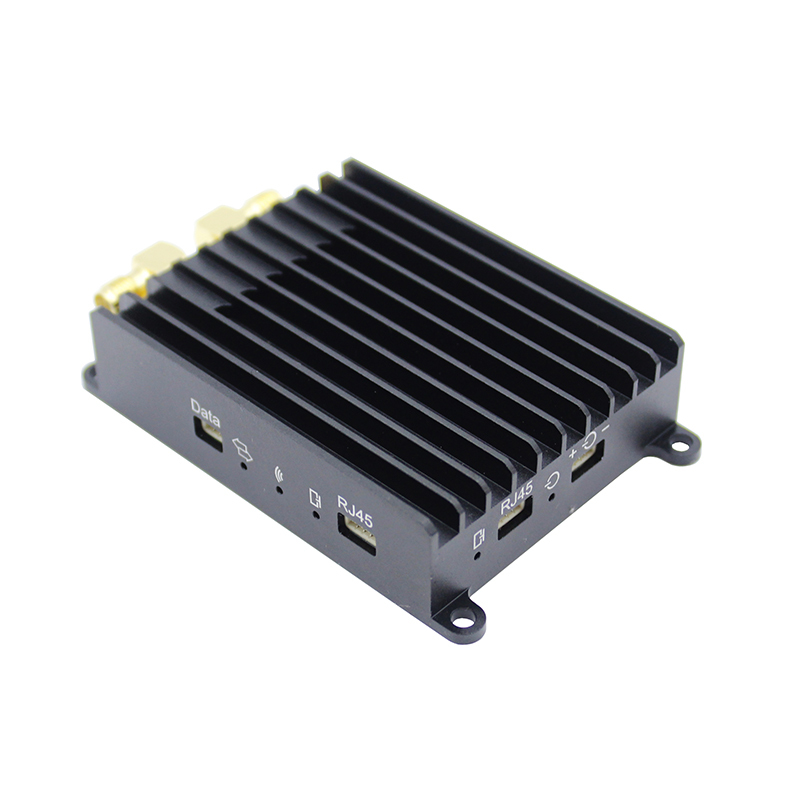

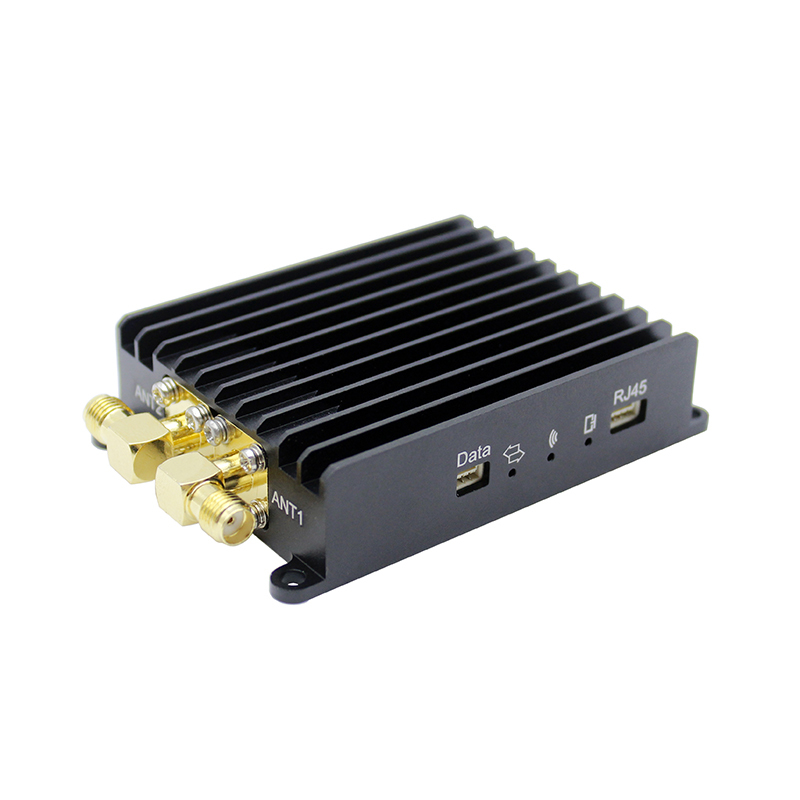

전면 보기
직렬 통신
USB-TTL 직렬 3.3V 어댑터 케이블을 사용하여 컴퓨터와 장치(TTL)를 연결하십시오.
직렬 디버깅 도구에서 올바른 직렬 포트를 선택하십시오. 다른 설정은 다음과 같습니다.
전송 속도: 115200bps
데이터: 8 비트
패리티: 없음
정지: 1 비트
응용 프로그램 노트
장거리 양방향 무선 통신, 지점 간 양방향 통신 또는 지점 대 다중점 양방향 통신을 실현할 수 있습니다. 지점 대 다중점 통신에서 두 액세스 노드 간의 통신을 중앙 노드를 통해 전송해야 하는 경우 각 노드는 동일한 무선 근거리 통신망에 있으며 모든 액세스 노드는 중앙 노드와 통신하여 무선 대역폭을 공유하며 장치는 시스템 속도를 균등하게 자동 할당합니다. 중앙 노드에서 액세스 노드로의 데이터 전송을 다운링크라고 하고 액세스 노드에서 중앙 노드로의 데이터 전송을 업링크라고 합니다. 지점 간 또는 지점 대 다중점 통신에서 다운링크와 업링크는 무선 대역폭을 공유합니다. 장치가 배송될 때 기본 설정은 업링크 속도 대 다운링크 속도 = 4:1입니다. 따라서 장치를 사용하여 IP 카메라 비디오를 전송하는 경우 IP 카메라를 액세스 노드에 연결해야 합니다. 장치는 전달된 데이터 스트림에 따라 무선 전송 속도를 자동으로 동적으로 조정합니다. 전달된 데이터량이 적을수록 동일한 조건에서 전송 거리가 더 길어집니다. 따라서 장치를 사용하여 IP 카메라 비디오를 전송할 때 IP 카메라 비디오 인코딩 비트 전송률을 적절하게 줄여 무선 전송 거리를 늘릴 수 있습니다.
패키지 내용물
참조용이며, 각 프로젝트에 따라 변경될 수 있습니다.
| 항목 이름 | 설명 | 수량 |
| TX | 송신기(액세스 노드) | 1 |
| RX | 수신기(중앙 노드) | 1 |
| 고무 안테나 | 1.4GHz, 3dBi, SMA 수 | 2 |
| FRP 안테나 | 1.4GHz, 5dBi, N형 수 | 2 |
| 이더넷 케이블 | 4핀-RJ45, 2m | 2 |
| 연장 케이블 | SMA M to SMA F, 30cm | 2 |
| 연장 케이블 | SMA M to Type N F with flange, 50cm | 2 |
| TTL 3핀 케이블 | TTL 3핀-3핀 케이블, 10cm | 2 |
| 전원 공급 장치 | 12V/1A DC 전원 공급 장치 | 2 |
