울퉁불퉁한 군 차량 탑재식 COFDM 수신기 HDMI SDI 높은 안전 AES256 엔크라이트피언 이중 안테나 저딜레이

MANET1302-W는 정부 비디오 감시, 경찰 법 집행, 국경 통제, 내부 보안 및 명령 비디오 전송 애플리케이션을 위해 특별히 설계된 랙 마운트 기능이 풍부한 COFDM 무선 비디오 수신기입니다. 1U/2U 하우징으로 제공되며 고속 모바일 및 도시 환경을 포함한 모든 환경에서 견고한 무선 비디오 링크를 구축하기 위한 이상적인 솔루션입니다.

특징

■ 고급 COFDM 변조 및 H.264 코딩

■ HDMI 및 CVBS 출력 지원

■ 낮은 시스템 지연 시간(60-100ms)

■ 강력한 간섭 방지 능력

■ 높은 수신 감도를 위한 다이버시티 수신

■ 간편한 설치를 위한 랙 마운트 디자인

■ 견고한 알루미늄 합금 하우징

사양

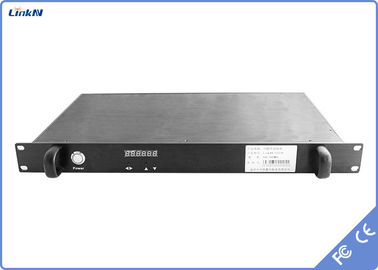

전면 패널

① 전원 푸시 버튼

② LED 제어판

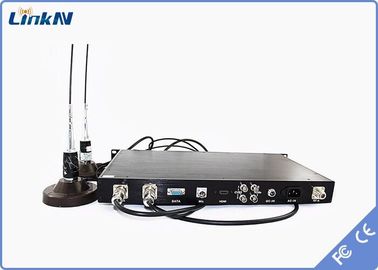

후면 패널

① 영상용 안테나 인터페이스, N Type Male

② 영상용 안테나 인터페이스, N Type Male

③ 외부 비디오 저장을 위한 USB 인터페이스

④ OSD 버튼

⑤ 녹화 버튼

⑥ OSD 및 REC(녹색) 및 전원(빨간색) LED 표시기

7 비디오 출력용 BNC 암 커넥터

⑧ 오디오 출력 L용 BNC 암 커넥터

⑨ TF 카드 슬롯(FAT32, 최대 128G)

⑩ 오디오 출력 R용 BNC 암 커넥터

⑪ 비디오 출력용 HDMI 암 커넥터

⑫ 데이터용 DB9 암 커넥터(옵션)

⑬ MIC 인터페이스, 4핀 항공 커넥터(옵션)

⑭ 전원 입력 인터페이스, 12V DC 잭

⑮ 전원 입력 인터페이스, 220V AC 잭

⑯ 데이터용 안테나 인터페이스, N형 Male(옵션)

응용 시나리오

COFDM의 장점
COFDM 변조는 매우 강한 감쇠 저항을 가지고 있으며, COFDM 변조는 최종 사용자로부터 다수의 부반송파로의 전송을 가능하게 하며, 이에 따라 신호는 단일 반송파 시스템에 보관된 신호보다 훨씬 오랫동안 유지될 수 있으므로 COFDM은 임펄스 잡음에 대한 더 강한 저항과 빠른 채널 감쇠 저항을 갖습니다. COFDM은 서브 채널을 분리하는 기존의 보호 대역을 사용하는 대신 주파수 활용도가 높고 직교 부반송파를 서브 채널로 중첩할 수 있으므로 주파수 효율성이 향상되고 스펙트럼 자원의 활용이 극대화됩니다.

고속 데이터 전송의 경우 COFDM에는 하위 반송파가 다양한 채널 조건 및 배경 잡음에 따라 QPSK, QAM, 16QAM 또는 64QAM과 같은 다양한 변조 방법을 선택할 수 있는 자체 적응형 변조 메커니즘이 있습니다. 조건이 좋으면 고효율 변조에 적응하고, 조건이 나쁘면 간섭 방지 변조에 적응합니다. 따라서 고속 데이터 전송에 안정적으로 적응할 수 있습니다.

강력한 ISI(Inter-Symbol Interference) 능력을 갖고 있으며, ISI는 디지털 통신에서 잡음 외에 주요 간섭이다. 순환 접두사를 사용하는 COFDM은 ISI의 강력한 기능을 갖습니다.

다양한 다른 방법과 결합하여 사용하기 쉬운 COFDM은 변조 방법으로 사용할 수 있으며, 다양한 종류의 다중 액세스 기술과 쉽게 결합하여 동시에 여러 사용자에게 액세스를 제공할 수 있습니다. 여러 사용자가 전송을 위해 COFDM 정보 기술을 동시에 사용하도록 허용할 수 있습니다.

COFDM 장치의 응용
COFDM 변조는 속도가 2Mbps 이상일 때 "비 가시선" 및 "모바일" 무선 광대역 전송의 어려운 문제를 해결하므로 디지털 오디오 방송 프로젝트(DAB), 고화질 TV(HDTV) 방송, 건강 관리, 모바일 통신(CDMA + OFDM), 무선 LAN(IEEE 802.1la), 광대역 무선 액세스(BWA), 실시간 고품질 비디오와 같은 모바일 통신, 비디오 전송 및 모니터링 시스템에 널리 적용되었습니다. 모니터링(방송, 안전, 해양방위 및 기타 산업).

고속 실시간 모바일 무선 전송
각 표창센터에 전달되는 공공통신망 또는 민간통신망 시스템을 통해 실시간 비상현장 영상, 음성, 데이터 등을 수집할 수 있는 시스템이다. 모든 직급의 장교는 컴퓨터를 통해 상황을 직접 파악하여 실시간 지휘로 효과적인 조치를 취할 수 있습니다. 따라서 자연 재해 응급 서비스에 널리 적용됩니다. 시스템은 많은 처리 시간을 절약하고 재해로 인한 손실을 줄이는 데 도움이 될 수 있습니다.

실시간 해상무선전송
해상 무선 전송의 실시간 모니터링은 해안 방어, 해상, 항만 검사 및 기타 산업에 적합합니다. 해상감시구역의 실시간 모니터링은 실시간 영상, 음성, 데이터, 제어를 통해 전 과정을 조작할 수 있습니다. 이 시스템은 해상 지휘, 모니터링을 보다 효율적으로 수행하는 데 도움이 될 수 있습니다.

실시간 방송 영상 전송
스포츠 경기를 생중계할 때 COFDM 전송을 통해 영상의 선명도를 크게 향상시킬 수 있습니다.

공중이동통신시스템
IEEE 802.1la는 이미 5GHz 대역을 주목하고 있으며 OFDM을 통한 고속 데이터 전송을 제공합니다.

결론적으로, COFDM 변조는 속도가 2Mbps 이상일 때 "비 가시선" 및 "모바일" 무선 광대역 전송의 어려운 문제를 해결했으며, COFDM은 고속으로 비디오를 캡처하고 고품질 실시간 비디오를 전송할 수 있어 사용자가 뉴스 수집, 라이브 방송, 실시간 모니터링 애플리케이션에서 탁월한 자유를 누릴 수 있게 해줍니다.
