LKAV7903 MIMO 비디오 전송 40dBm IP MESH 라디오 & LTE 기본 스테이션

40dBm IP MESH 라디오 LTE 베이스 스테이션 통합 AES 암호화 IP66 배터리 전원

소개

MANET7903는 40dBm 4G-LTE 기지국, GPS/BD 및 2.4G WIFI를 통합하는 고전력 40dBm MESH 라디오입니다.비상 현장에서 4G 공용 네트워크 커버리지를 제공하고 휴대 전화에 인터넷 액세스를 제공할 수 있습니다.MESH 모듈은 원격 휴대용 위성 스테이션 또는 지상 척추 네트워크 전송 장비와 연결되는 4G-LTE 모듈의 무선 백하울 링크에 사용됩니다.밸클업 배터리로 쉽게 교체할 수 있습니다.그것은 긴급 검색 및 구조, 화재 제어 등과 같은 여러 시나리오에 적용 될 수 있습니다.

특징

■ 최대 82Mbp까지의 높은 MESH 대역폭

■ 3GPP LTE 기술 기반의 고속 데이터

■ 기본 대역 및 전파의 통합 설계

■ 높은 보안 AES256 암호화

■ 강력한 네트워크 관리 시스템

■ 2.4G 와이파이와 GPS/BD를 지원합니다.

■ 완전 IP 듀플렉스 투명 데이터 전송

■ 유연한 네트워크 구축과 빠른 배치

■ 견고한 군사용 IP66 3단계 설계

■ 편리 한 운영 및 유지 보수

■ 배터리 수명 최대 4시간

사양

크기

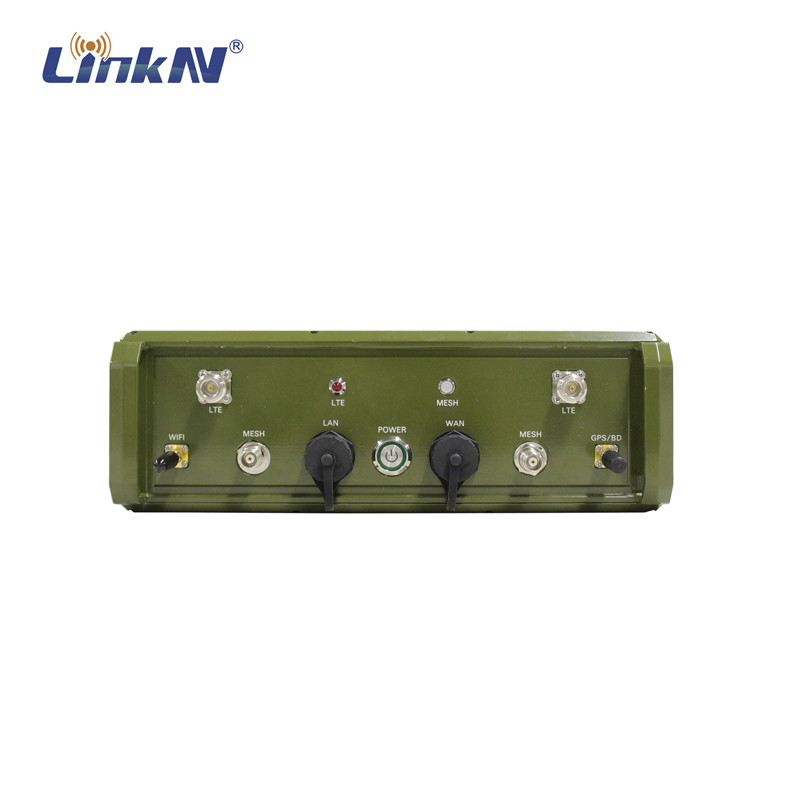

패널 설명

1 LTE 안테나 인터페이스-1

2 LTE 상태 표시기

3 MESH 신호 표시기

4 LTE 안테나 인터페이스-2

5 WIFI 안테나 인터페이스

6 MESH 안테나 인터페이스-1

7 LAN 인터페이스 (RJ45)

8 전원 버튼

9 WAN 인터페이스 (RJ45)

10 MESH 안테나 인터페이스-2

11 GPS/BD 안테나 인터페이스

12 충전 포트

13 배터리 손잡이

14 배터리 표시기

토폴로지 다이어그램

■ 체인 종류

■ 별 종류

■ 망원경 종류

■ 무작위형

적용 시나리오

MANET 시스템은 음성, 데이터, 데이터 전송을 제공해야 하는 모바일 (또는 일시적으로 정지된) 장치의 그룹입니다.그리고 비디오는 다른 장치들을 리레로 이용해서.
강력한 MANET 역량을 제공하기 위해 많은 기술이 사용되고 있습니다. 다음을 포함합니다.

자기 형성 / 자기 치유진정한 메시 네트워크에서는 라디오가 언제든지 네트워크에 가입하거나 탈퇴할 수 있습니다.그리고 네트워크는 계속적으로 그 토폴로지를 조정합니다. 노드가 서로 상대적으로 이동하면서요.이것은 네트워크 통제를 관리하는 데 필요한 중앙 "마스터" 허브 라디오가 없기 때문에 분산 된 구조를 의미합니다.그리고 통신은 하나 이상의 노드가 손실 될 때에도 계속됩니다..

링크 적응각 라디오가 전송 매개 변수를 최적으로 구성할 수 있는 능력 (동성, FEC 코딩,그리고 MIMO 기술) 를 사용 하 여 통신 하는 다른 라디오 에 대한 링크 의 데이터 속도 및 안정성 을 극대화 합니다.특정 라디오는 50 Mbps 이상의 데이터 속도를 사용하여 가까운 라디오로 다른 라디오와 통신 할 수 있지만 훨씬 더 멀리있는 라디오에 강력한 링크를 제공하기 위해 2 Mbps의 속도를 사용합니다.이것은 패킷 파업률입니다., 50Mbps 번스트를 사용하는 것은 네트워크의 다른 노드들이 사용할 수 있는 무료 채널 방송 시간을 남겨주기 때문에 훨씬 낮은 속도 데이터 스트림에도 매우 유용합니다.높은 잠재적 데이터 번스 비율이 중요하기 때문에 더 짧은 링크에 더 적은 방송 시간이 소비됩니다, 더 많은 방송시간이 남아있어 더 느리고 훨씬 더 견고한 모듈링과 코딩을 멀리 연결에 사용할 수 있습니다.

적응형 로팅어떤 잠재적인 릴레이 경로를 사용해야 하는지를 결정하는 메커니즘이다. 주어진 무선 쌍 사이에서 데이터 스트림을 전송해야 할 때.그것은 잠재적인 릴레이로 존재하는 모든 라디오를 사용 하 여 역동적으로 적응 하 여 자체 형성 자 치유 기능을 지원 하 고 릴레이 라디오의 손실에 유연 해야 합니다또한 연결 적응과 함께 작동해야 합니다. 데이터 스트림에 대한 최적 경로를 결정하려면 네트워크를 통해 흐르는 다른 데이터를 고려해야 하기 때문입니다.그리고 네트워크 내의 각 링크의 동적 용량이 문제는 복잡하고 모든 라디오가 그들로 흐르는 데이터 트래픽과 서로 다른 이웃 노드와의 연결 용량에 대한 정보를 공유하도록 요구합니다.이 정보 공유는 귀중한 네트워크 처리량을 너무 많이 소비하지 않도록 지능적인 방식으로 이루어져야 합니다..

투명한 IP 네트워크표준 컴퓨터의 어떤 수,IP 비디오 카메라 또는 다른 장치는 모바일 라디오의 각에 연결 될 수 있으며 모든 장치가 유선 이더넷으로 하나의 사무실에 있는 것처럼 메쉬 네트워크를 통해 통신MANET 내에서 이 작업을 수행할 수 있는 다양한 방법이 있습니다.가장 좋은 선택은 전체 MANET 네트워크가 하나의 레이어 2 네트워크 스위치처럼 보이는 것입니다.이것은 IP 주소나 다른 설정을 재구성하지 않고간단한 이더넷 스위치에서 함께 작동하는 IP 기반 장치 그룹은 MANET 라디오에 연결되어 새로운 무선 이동의 자유로 작업을 재개 할 수 있습니다..

멀티캐스트 트래픽MANET 시스템에 대한 독특한 도전 과제를 제시합니다.기본 유선 계층 2 스위치에 구현된 멀티캐스트 지원은 다른 모든 포트에 하나의 포트에 들어오는 멀티캐스트 패킷을 복제하는 것입니다.예를 들어, IP 비디오 카메라가 하나의 포트에 연결되면 멀티캐스트로 태그된 패킷을 사용하여 비디오를 전송합니다.그 다음 스위치의 다른 포트 중 하나에 연결 된 컴퓨터는 무선 비디오 스트림을 터프 할 수 있습니다이 단순화된 방법은 레이어 2 스위치로 작동하는 무선 네트워크에서 잘 작동하지 않는 것으로 밝혀졌습니다. 네트워크 내의 많은 장치들이 특정 멀티캐스트를 볼 필요가 없기 때문입니다.그리고 모든 장치에 멀티캐스트를 맹목적으로 전송하여 무선 네트워크의 제한된 처리량을 불필요하게 혼잡합니다.더 발전된 MANET 시스템은 수동 및 / 또는 자동 최적화를 허용하며 특정 멀티캐스트 스트림을 필요로하는 장치에만 멀티캐스트의 전송을 제한합니다.

다채널 네트워크is an advanced capability of some MANET systems which allows a network to utilize multiple RF channels or even multiple frequency bands within a network while still providing the plug and play functionality of a single Layer 2 switch. A simple example of the usefulness of this might be a scenario where soldiers have radios operating on one frequency while vehicles have radios not only operating on that frequency but also ones in a different band이 추가 대역은 더 높은 전력 또는 더 높은 가이드 안테나로 차량 사이의 고속 ′′backbone′′ 층을 제공 할 수 있습니다.어떤 군인의 라디오 장치도 다른 군인의 라디오와 무선으로 통신할 수 있습니다., 그러나 다른 주파수의 2차 계층은 군인 주파수에서의 혼잡을 줄이고 네트워크가 커버하는 영역을 증가시킬 수 있습니다.
이 모든 MANET 네트워크 기능이 결합되어 최첨단 3G/4G 네트워크에서 제공하는 것과 유사한 강력한 고속 연결을 제공합니다.하지만 영구적인 무선 인프라가 제공되지 않는 미션 크리티컬 운영 시나리오에서는.
