LKAV1615 견고한 1.5km EOD UGV RC COFDM 비디오 및 데이터 전송기

견고한 1.5km UGV 비디오 & 데이터 전송기 RS485 4-CH 카메라 제어 COFDM AES256 암호화

소개

LKAV-1615는 UGV/로봇 애플리케이션을 위해 특별히 설계된 강력한 COFDM 무선 송신기이다. 비디오 멀티플렉싱, 비디오 전송 및 데이터 스트림 전송/ 수신을 통합한다.다양한 비디오 모드를 지원합니다., H.264 인코딩, 다양한 모드 적응, 해상도 최대 1080P, 밝은 색상, 낮은 지연, 부드러운 비디오.처리하고 실행또한 가스 센서, 탐지기 등과 같은 일부 주변 감지 장치를 지원합니다. 감지 된 데이터는 제어 스테이션으로 전송되고 실시간으로 표시됩니다.지휘관들이 적절한 판단을 내릴 수 있도록.

특징

■비디오 스트림 주파수 200-800MHz

■데이터 스트림 주파수 410-500MHz

■출력 전력 2W (비디오)

■범위는 1-3km LOS

■2-8MHz 대역폭 조절

■첨단 COFDM 및 H.264 비디오 압축 기술

■RS232/485/TTL 선택

■높은 비디오 품질 및 여러 비디오 형식을 지원

■탄탄한 알루미늄 합금 장치

사양

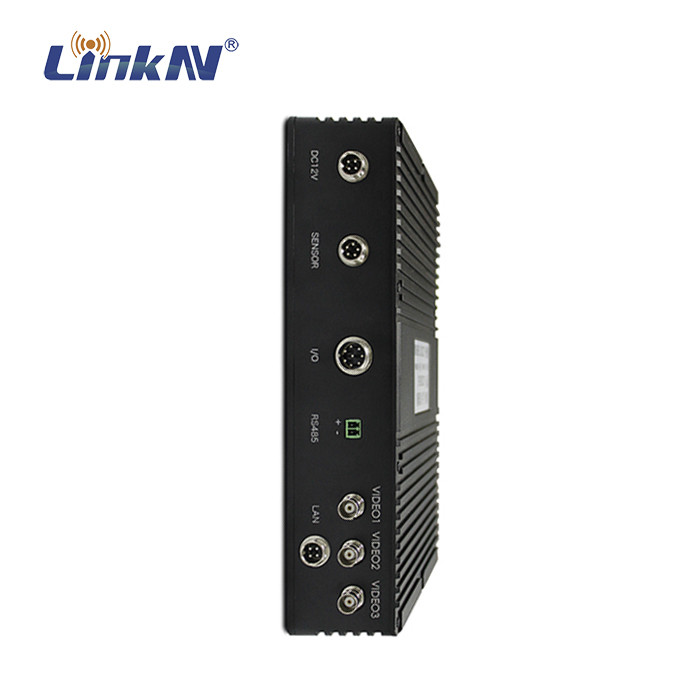

패널 설명

1전력 입력 및 데이터 포트 - DC 12V/5A, RS232

2센서 포트 - 가스 센서 데이터 인터페이스 (RS232)

3. MIC 포트

4. VIDEO1 포트 BNC 인터페이스, 비디오 입력 1 (보인광)

5. VIDEO2 포트 BNC 인터페이스, 비디오 입력 2 (인프라레드)

6. VIDEO3 포트 BNC 인터페이스, 비디오 입력 3 (피시 아이)

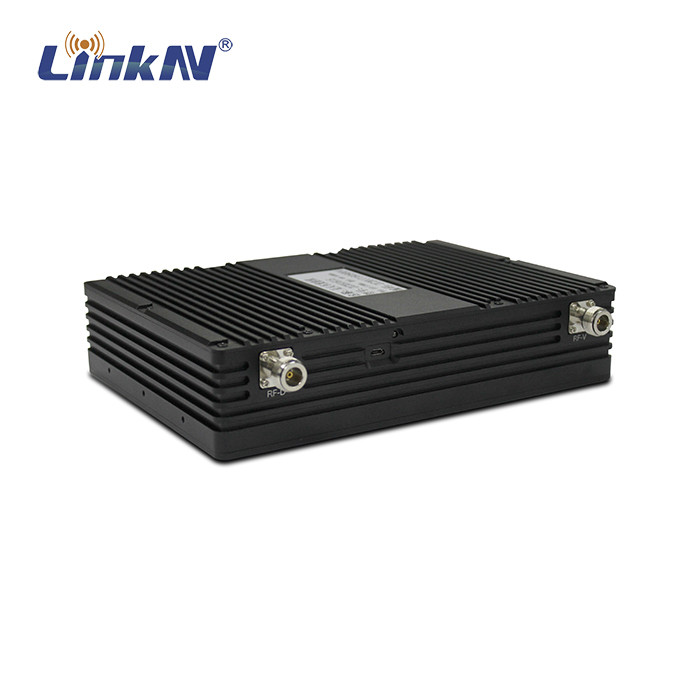

7RF-D 안테나 인터페이스 N 여성, 데이터 전송/ 수신

8. USB 인터페이스 패러미터를 조정하기 위해 제어 상자와 연결

9. 비디오 스트림 표시기 켜면 빨간색으로 빛나고 정상적인 작업 중에 녹색으로 깜박이는 신호가 강할수록 깜박이는 속도가 빨라집니다.

10RF-V 안테나 인터페이스 N 여성, 비디오 전송

COFDM의 장점
COFDM 변조는 매우 강한 attenuation 저항을 가지고 있으며, COFDM 변조는 최종 사용자로부터 여러 하위 통신기로 전송을 가능하게 합니다.그리고 신호는 단일 통신 시스템에서 유지되는 신호보다 훨씬 더 오래 유지될 수 있습니다., 그래서 COFDM는 충동 소음과 빠른 채널 저하 저항에 더 강한 저항을 가지고 있습니다.COFDM는 더 높은 주파수 활용을 가지고 있으며, 서브 채널로 오르토고널 하위 운반파를 겹치도록 허용합니다., 서브 채널을 분리하는 전통적인 보호 대역 사용보다는, 그래서 주파수 효율을 향상시키고 스펙트럼 자원의 사용을 극대화합니다.

고속 데이터 전송에 관해서는 COFDM는 자율 적응 변조 메커니즘을 가지고 있으며, 이는 하위 통신사가 QPSK, QAM,16QAM 또는 64QAM 각기 다른 채널 조건과 배경 소음에 따라조건이 좋다면, 고효율 모듈에 적응하고, 조건이 안 좋다면, 반 간섭 모듈에 적응합니다.그래서 고속 데이터 전송에 안정적으로 적응할 수 있습니다..

그것은 강력한 인터-시뮬러 간섭 (ISI) 능력을 가지고 있습니다. ISI는 디지털 통신의 노이즈 이외의 주요 간섭입니다. COFDM은 순환 접두어를 사용하여 ISI의 강력한 능력을 가지고 있습니다.

다양한 다른 방법과 결합하여 사용하기 쉽다. COFDM는 모듈링 방법으로 사용될 수 있으며, 또한 여러 종류의 멀티 액세스 기술과 쉽게 결합 될 수 있습니다.동시에 여러 사용자가 접속할 수 있도록 하는 것여러 사용자가 COFDM 정보 기술을 동시에 전송할 수 있습니다.

COFDM 장치의 응용
COFDM 변조는 속도 2Mbps가 넘으면 "시력 경계가 아닌" 및 "모바일" 무선 광대역 전송의 어려운 문제를 해결했기 때문에 모바일 통신에 널리 적용되었습니다.디지털 오디오 방송 프로젝트 (DAB) 와 같은 비디오 전송 및 모니터링 시스템, 고화질 TV (HDTV) 방송, 의료, 모바일 통신 (CDMA + OFDM), 무선 LAN (IEEE 802.1a), 광대역 무선 액세스 (BWA),실시간 모니터링의 고품질 비디오 (군사, 방송, 안전, 해상 방위 및 기타 산업).

초고속 실시간 이동 무선 전송
이 시스템은 공공 통신 네트워크 또는 개인 통신 네트워크 시스템을 통해 각 응급 센터에 전달되는 실시간 비상 현장 비디오, 음성, 데이터 등을 수집할 수 있습니다.모든 수준의 지휘관들은 컴퓨터에서 직접 상황을 파악하여 실시간 지휘에서 효과적인 조치를 취할 수 있습니다.그래서 그것은 광범위하게 자연 재해 긴급 서비스에 적용됩니다. 시스템은 처리 시간을 많이 절약하고 재해로 인한 손실을 줄이는 데 도움이 될 수 있습니다.

실시간 해상 무선 전송
해상 무선 전송의 실시간 모니터링은 해안 방위, 해양, 항만 검사 및 기타 산업에 좋습니다.해양 감시 구역의 실시간 모니터링은 라이브 비디오로 전체 프로세스를 통해 조작 할 수 있습니다.이 시스템은 해상 지휘, 모니터링을 더 효율적으로 할 수 있습니다.

라이브 방송 비디오 전송
스포츠 경기를 생동감 있게 방송할 때 COFDM 전송으로 비디오의 명확성이 크게 향상될 수 있습니다.

공공 이동통신 시스템
IEEE 802.1la는 이미 5GHz 대역을 주목하고 있으며 OFDM로 고속 데이터 전송을 제공합니다.

결론적으로, COFDM 변조는 속도 2Mbps 이상에서 "시력 경계가 아닌" 및 "모바일" 무선 광대역 전송의 어려운 문제를 해결했습니다.COFDM는 높은 속도로 비디오를 캡처하고 높은 품질의 실시간 비디오를 전송 할 수 있습니다., 뉴스 수집, 라이브 방송, 실시간 모니터링 애플리케이션에서 사용자에게 특별한 자유를 제공합니다.
