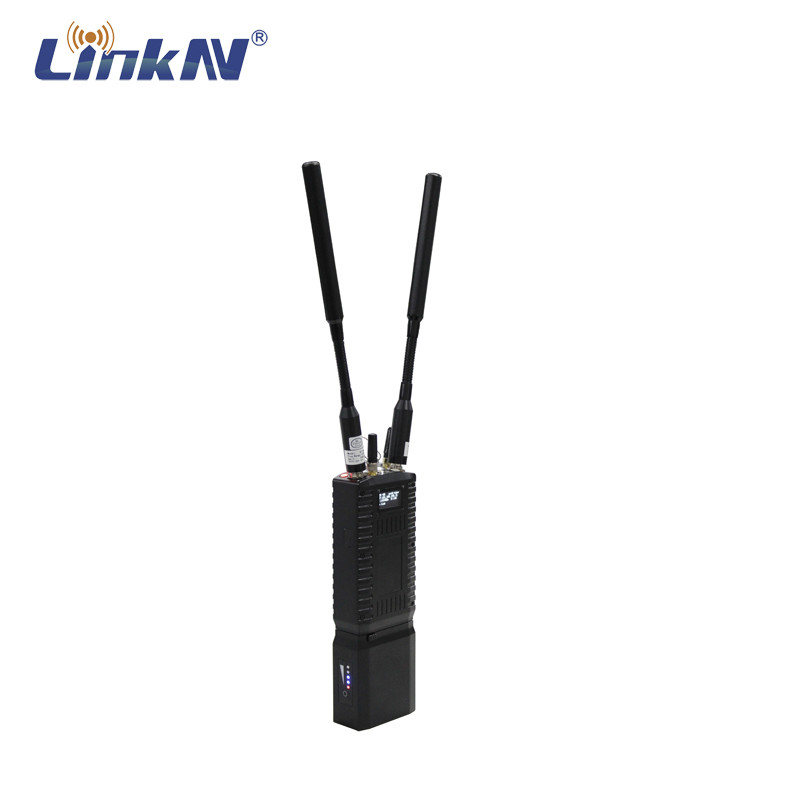

군사용 IP Mesh 라디오 4W MIMO IP66 AES256 350MHz-4GHz 사용자 정의
소개
IP 메쉬 라디오 (MANET), 4W MIMO, IP66, DC 충전 포트, 마이크로 HDMI 입력, 지원 인터컴, 2.4/5.8G WiFi 및 GPS, 최대 80Mbps 및 1-2km NLOS 각 호프.
MANET2201는 무선 IP 메쉬 노드이며, 실시간으로 오디오, 비디오 및 IP 데이터를 전송할 수 있으며, 멀티 홉 릴레는 무선 전송 거리를 증가시킬 수 있습니다.자율적으로 조직되는 네트워크는 자동으로 경로를 선택합니다., 네트워크 모드는 유연합니다. 강력한 차단 방지 및 간섭 방지 성능을 가지고 있으며 복잡한 환경에서 모바일 통신에 매우 적합합니다.공공안보에 적용될 수 있습니다., 무장 경찰, 화재 통제, 민간 공군 방어, 군사, EOD 로봇 및 UGV를 실시간으로 신속한 통신과 통합 조정 및 지휘를 구축합니다.
특징
■ 인프라 없이, 자기 구성 및 자기 치유
■ 주파수 1400MHz-1480MHz (350MHz-4GHz 사용자 정의)
■ 최대 80Mbps의 데이터 전송 속도
■ 1~2km NLOS까지의 범위
■ 최대 9개의 점프와 최소 50개의 노드를 지원합니다.
■ 완전 투명한 IP 데이터 전송
■ 양방향 인터콤 지원
■ HDMI 입력 옵션
■ 2.4G/5.8G WIFI 연결을 지원합니다.
■ AES256 암호화 지원
■ 배터리 내구성 최대 4-5 시간
■ IP65 가구
■ 낮은 시스템 대기 시간
사양
| 변속기 특성 | |
| 빈도 | 350MHz-4GHz 사용자 정의 |
| 기본 주파수 | 1400MHz-1480MHz |
| 채널 대역폭 | 2M/5M/10M/20MHz/40MHz |
| 출력 전력 | 36dBm (4W MIMO 2x2) |
| WIFI | 2.4G/5.8G WIFI (2x100mw) |
| 변조 타입 | DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK/16-QAM/64-QAM |
| 디지털 감수성 | 96dBm@5MHz BPSK |
| 전송률 | 최대 80Mbps |
| 네트워크 용량 | 9개의 점프와 최소 50개의 노드 |
| 데이터 특성 | |
| RF 인터페이스 | TNC F*2, SMA F*2 |
| LAN 인터페이스 | 9핀 레모 커넥터 |
| 인터콤 인터페이스 | 7핀 레모 커넥터 |
| HDMI 인터페이스 (선택) | 마이크로 HDMI x1 |
| 신호 표시기 | 1x LED 듀얼 컬러 (녹색/붉은) |
| 암호화 | 256-비트 AES (사용자 정의 비밀번호) |
| 전기 특성 | |
| 작동 전압 | DC 16.8V |
| 전력 소비 | ≤12W |
| 배터리 | 18.5V/3.5Ah |
| 신체적 특성 | |
| 무게 | ≤1.2kg (w/배터리) |
| 크기 | 265*90*40mm (w/배터리) |
| IP 등급 | IP65/IP66 |
| 저장 온도 | -45°C~85°C |
| 근무 기간 | -30°C~65°C |
| 작업 습도 | 5%~95% (비밀화) |
패널 설명
1 신호 표시기
| 지표 상태 | 신호 강도 | |||
| 아직 녹색이야 | 연결은 단단합니다. | |||
| 적색/녹색 반짝이는 | 연결이 끊어질 거야 | |||
| 빨간색 | 연결이 되지 않습니다. | |||
| 빨간색 반짝이는 | 링크가 안정적이지 않습니다. | |||
| SNR | 표시기 색상 | 반짝이는 주파수 | 토폴로지 색상 | 토폴로지 값 |
| 0 | 빨간색 | 제1호 | 녹색 | 0 |
| 1-12 | 빨간색 반짝이는 | 350ms | 녹색 | 1-12 |
| 13-25 | 빨간색/녹색 반짝이는 | 350ms | 녹색 | 13-25 |
| 26~35 | 녹색 반짝이는 | 350ms | 녹색 | 26~35 |
| 36-70 | 아직 녹색이야 | 제1호 | 녹색 | 36-70 |
| >70 | 빨간색 반짝이는 | 120ms | 녹색 | >70 |
2 마이크 입력 인터페이스
3 LAN 입력 인터페이스
4 WIFI 안테나 인터페이스
5 메시 안테나 인터페이스
6 GPS/BD 안테나 인터페이스
7 전원 누르기 버튼
8 메시 안테나 인터페이스
토폴로지 다이어그램
■ 체인 종류
■ 별 종류
■ 망원경 종류
■ 무작위형
적용
도구 상자 키트
